引きばね動画 SWP-B 3.5ｍｍ

ばね製造動画

ばね製品

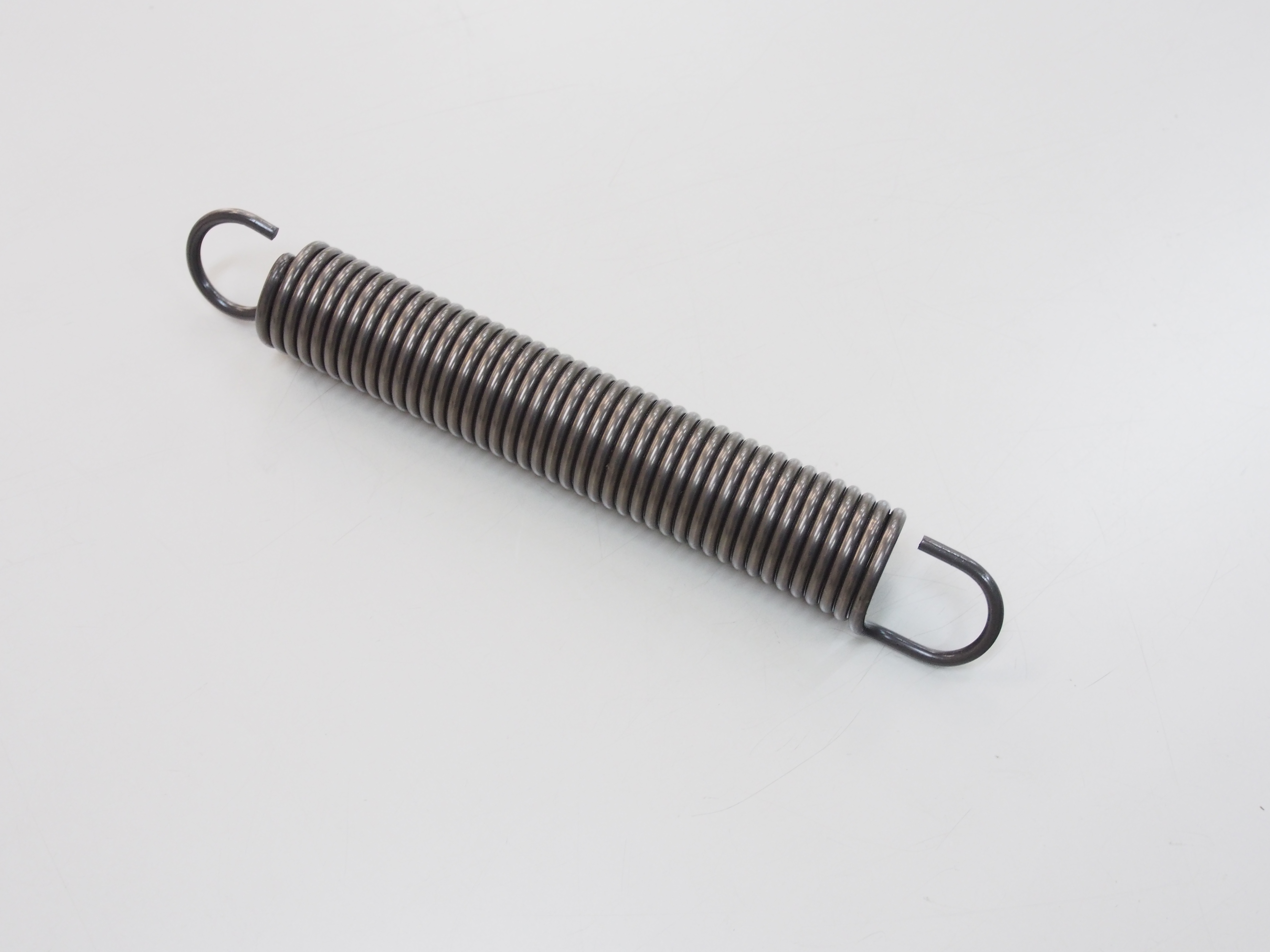

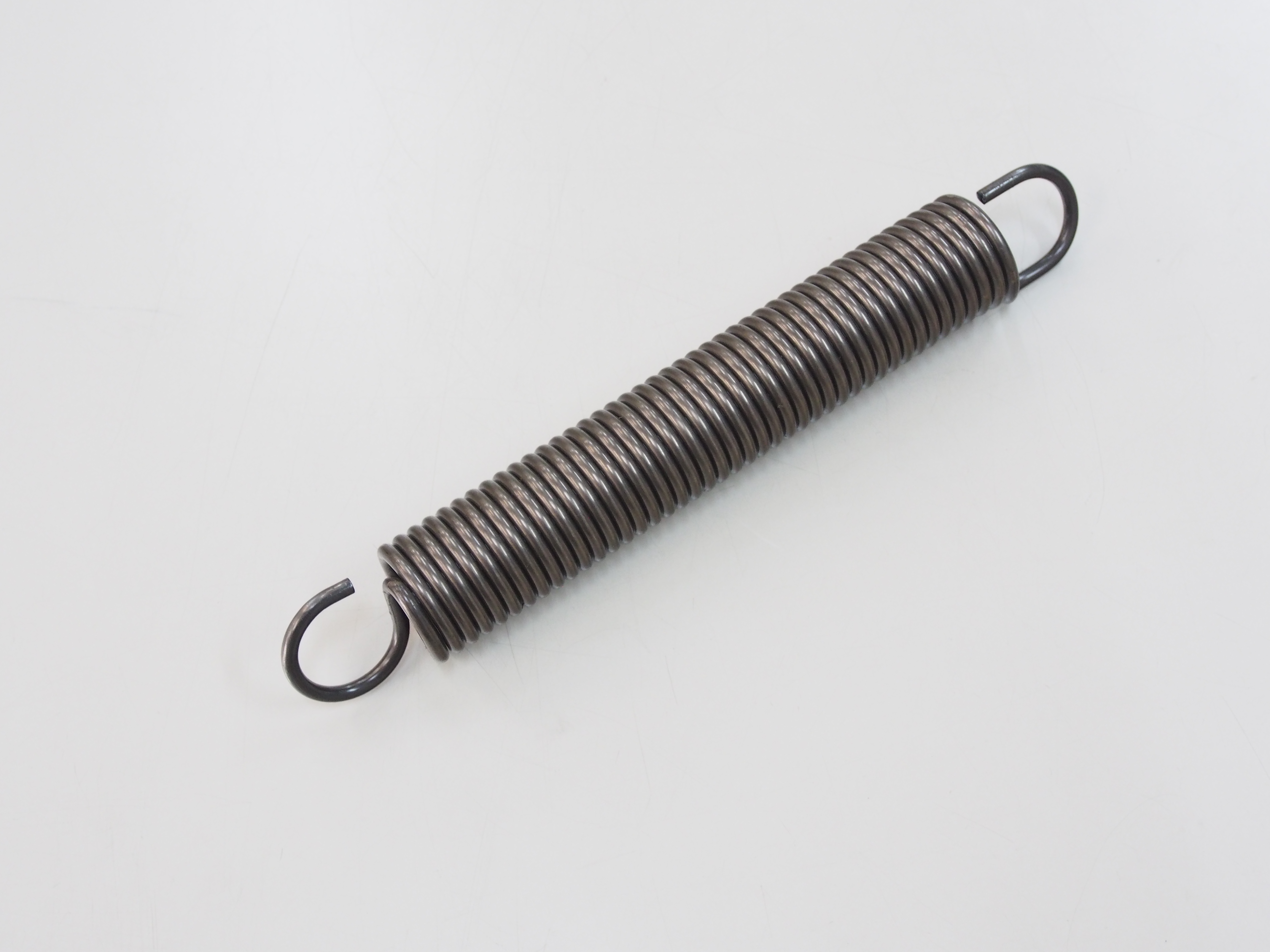

形状：引きばね（引張ばね）

材質：SWP-B（ピアノ線Ｂ種）

線径：3.5mm

フック：Ｕフック・逆丸フック

＞引きばね製品

＞ピアノ線について

＞引きばねのフックについて

＞ばねの試作

＞特注ばねの製作

＞お問い合わせはこちら

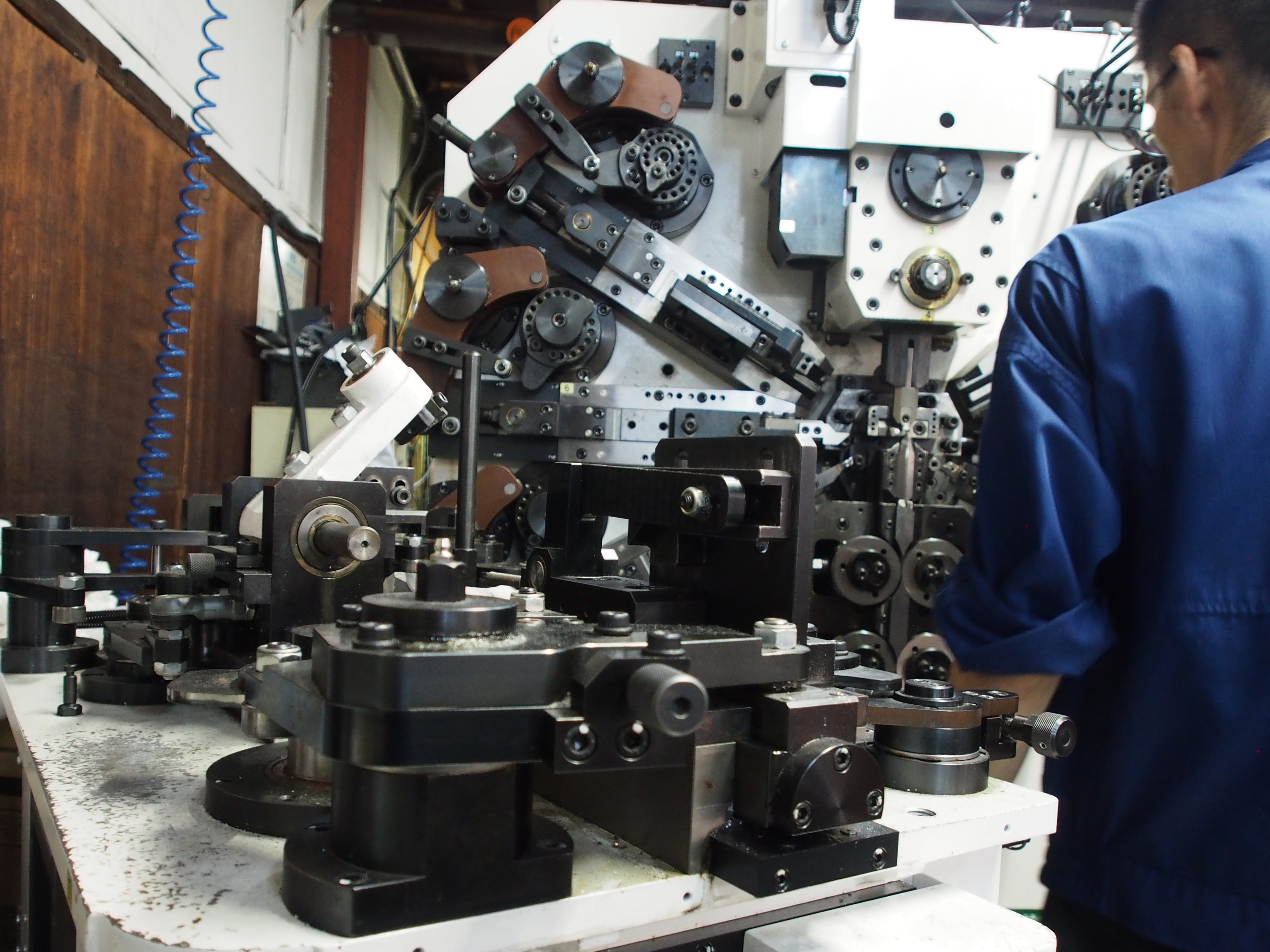

ばね製造設備

メーカー：新興機械工業株式会社

機種：TF-35Ｓ

対応線径：1.4mm～3.5mm

最大送り速度：90m/分

サーボ軸：①送り　②TA上下移動(Y)　③TA左右移動(X)　④TA前後移動(Z)　⑤ピッチ　⑥カム　⑦二次加工機
　　　　　※ＴＡ：トーションアタッチメント

重量：3,300kg

寸法：幅1,770mm　奥2,220mm　高2,120mm


3次元トーションアタッチメント方式による高精度・高速・高付加価値な引きバネ製造設備です。

引きバネフックと引きバネボディー巻きを行うトーションアタッチメントが3次元にサーボ動作します。
Ｘ軸：フックやコイリング径の加工タイミングを決める　Ｙ軸：コイリング径を決める　Ｚ軸：初張力を調整する

さまざまなフック加工の対応が可能です。

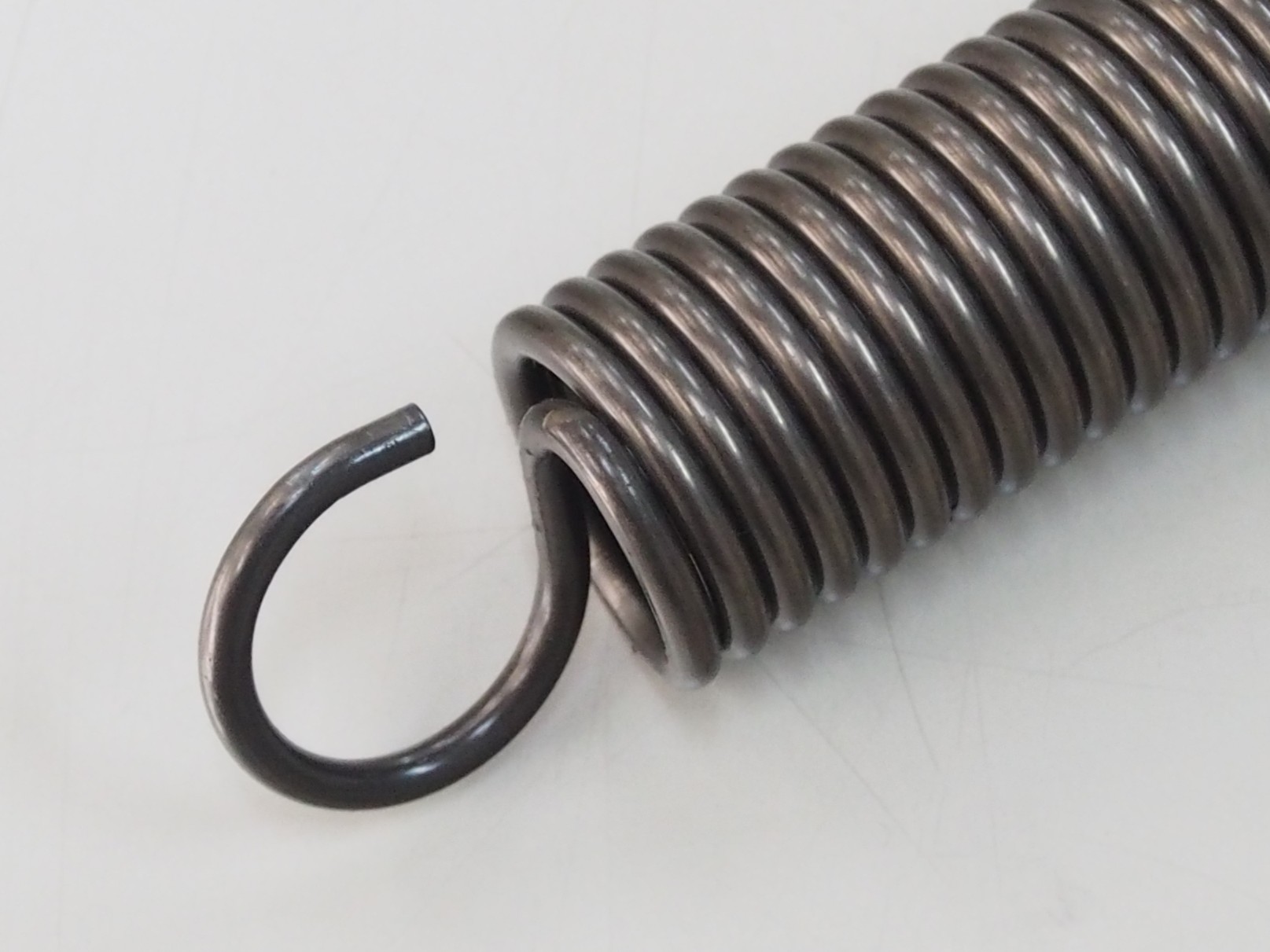

・イングランドフック（逆丸フック）

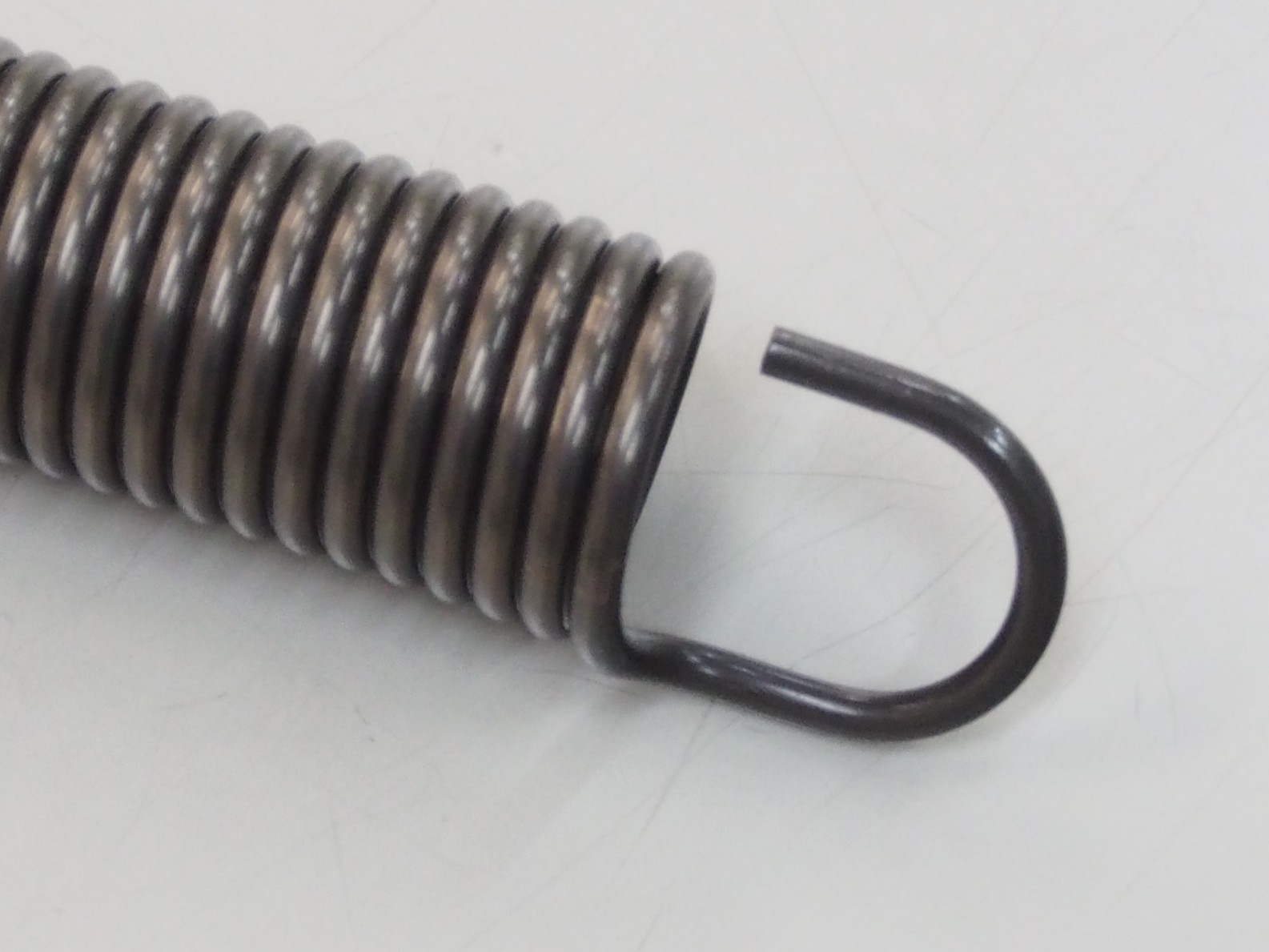

・ジャーマンフック（Uフック）
・先端の短いフック
・ロングフック
・外環、側環
・先端に直線が残らないフック
・フック部がコイリング径よりも小さいフック　など

設備本体、二次加工機ともに広い空間があり、長巻やロングフックの加工ができます。
前フック：110mm　後フック：60mm　フック内内長：350mm　コイル径：42ｍｍ
