ねじりコイルばね事例一覧
各種ねじりばねのオリジナル製品を受託製造いたします。
ねじりばねは「キックばね」ともいい、取り付けの方法によって、さまざまな形状があります。
ねじりコイルばね（キックばね）には、主に「巻き込み」と「巻き戻し」の2通りの使用法がありますが、特性が大きく異なります。
| 項目 | 巻き込んで使用（一般的） | 巻き戻して使用 |
|---|---|---|
| 耐久性 | 高い（繰り返し荷重に強い） | 低い（ヘタリが早い） |
| トルク | 標準 | 同じトルクでも大きな力が出る |
| 注意点 | 変形時にコイル径が変化するため、案内棒との間に余裕が必要 | 繰り返し使用には向かない |
使用方法と比較
設計・運用のポイント
- 案内棒の重要性: 案内棒がないと設計通りの結果が出にくいため、原則として案内棒が必要です。
- クリアランス: 案内棒とコイル内径がキツすぎると、絡みつきや出力不足の原因になります。
主な用途
- 腕ありタイプ: 椅子のロッキング、ヘアピン
- ショートフック: 布団バサミ
- 精密タイプ: 家電製品などの複雑な形状パーツ
設計・選定にすぐ使える！
実用標準ばねカタログ
圧縮ばね・引張ばね・ねじりばねなど、よく使われるスプリングを厳選収録。
標準サイズ・性能早見表・用途別選定ポイントも掲載された、実用性重視のばねカタログです。
設計者・調達担当の皆さまにとって、すぐに役立つ一冊です。
ぜひこの機会にダウンロードしてご活用ください。
標準サイズ・性能早見表・用途別選定ポイントも掲載された、実用性重視のばねカタログです。
設計者・調達担当の皆さまにとって、すぐに役立つ一冊です。
ぜひこの機会にダウンロードしてご活用ください。
ねじりコイルばね一覧
鞄取っ手用スプリング
- 線径：1.2φ
- 材質：SUS304-WPB
- 表面処理：ナシ
蝶番用スプリング
- 線径：1.0φ
- 材質：SUS304-WPB
- 表面処理：ナシ
チューブカッター用ねじりばね
- 線径：1.4φ
- 材質：SWC
- 表面処理：ニッケルめっき
シートクリップ用ばね
- 線径：3.0φ
- 材質：SWC
- 表面処理：

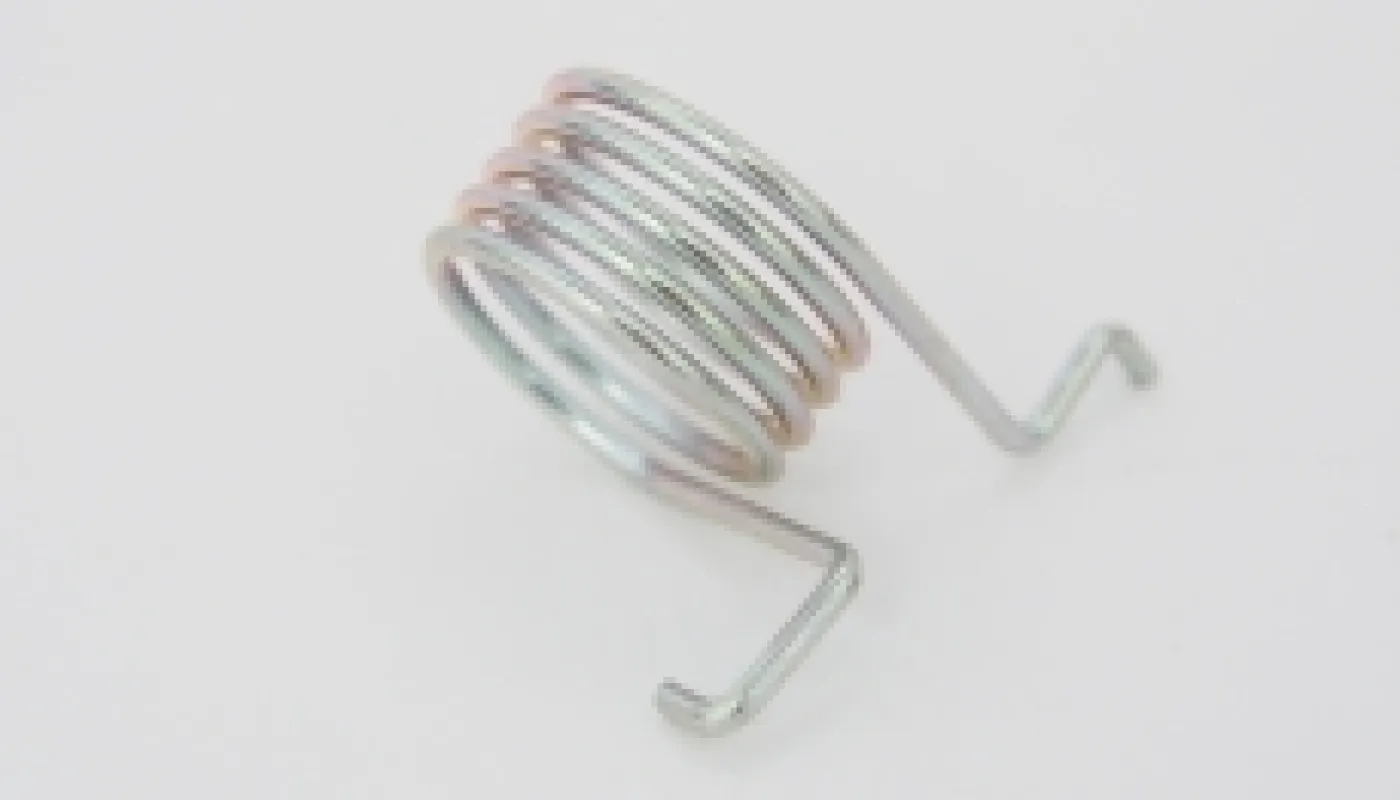

チェーンブロック用ばね
- 線径：1.4φ
- 材質：SWP-A
- 表面処理：三価クロメートめっき
ねじりばね SWC Φ0.7
- 線径：0.7φ
- 材質：SWC
- 表面処理：なし
ねじりばね SWP-A Φ1.0
- 線径：1.0φ
- 材質：SWP－A
- 表面処理：三価ユニクロメッキ
ねじりばね SWC Φ0.6
- 線径：0.6φ
- 材質：SWC
- 表面処理：なし

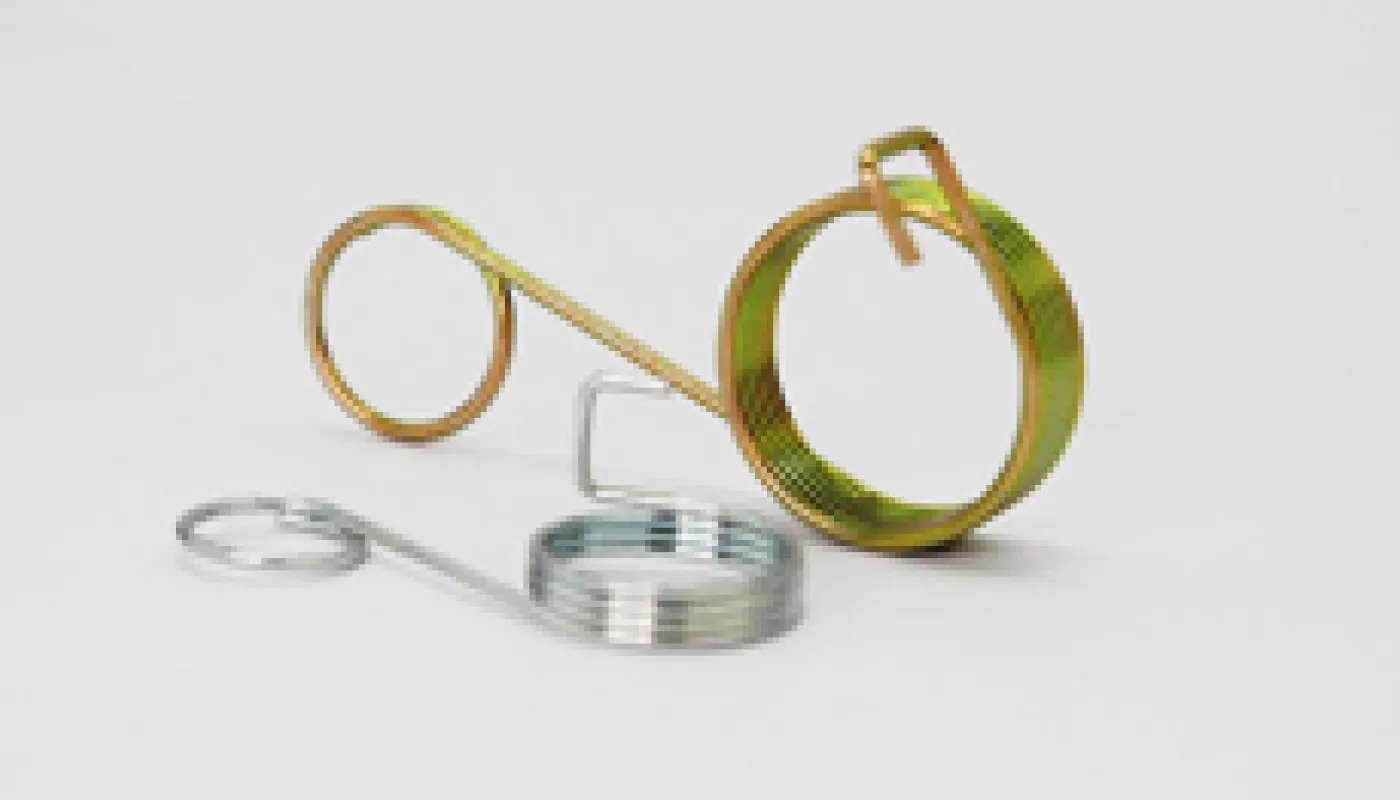

ねじりばね コの字線加工
- 線径：1.0φ
- 材質：SWP-A
- 表面処理：ユニクロ、クロメート
錠前用キックばね
- 線径：0.6φ
- 材質：SUS304
- 表面処理：なし

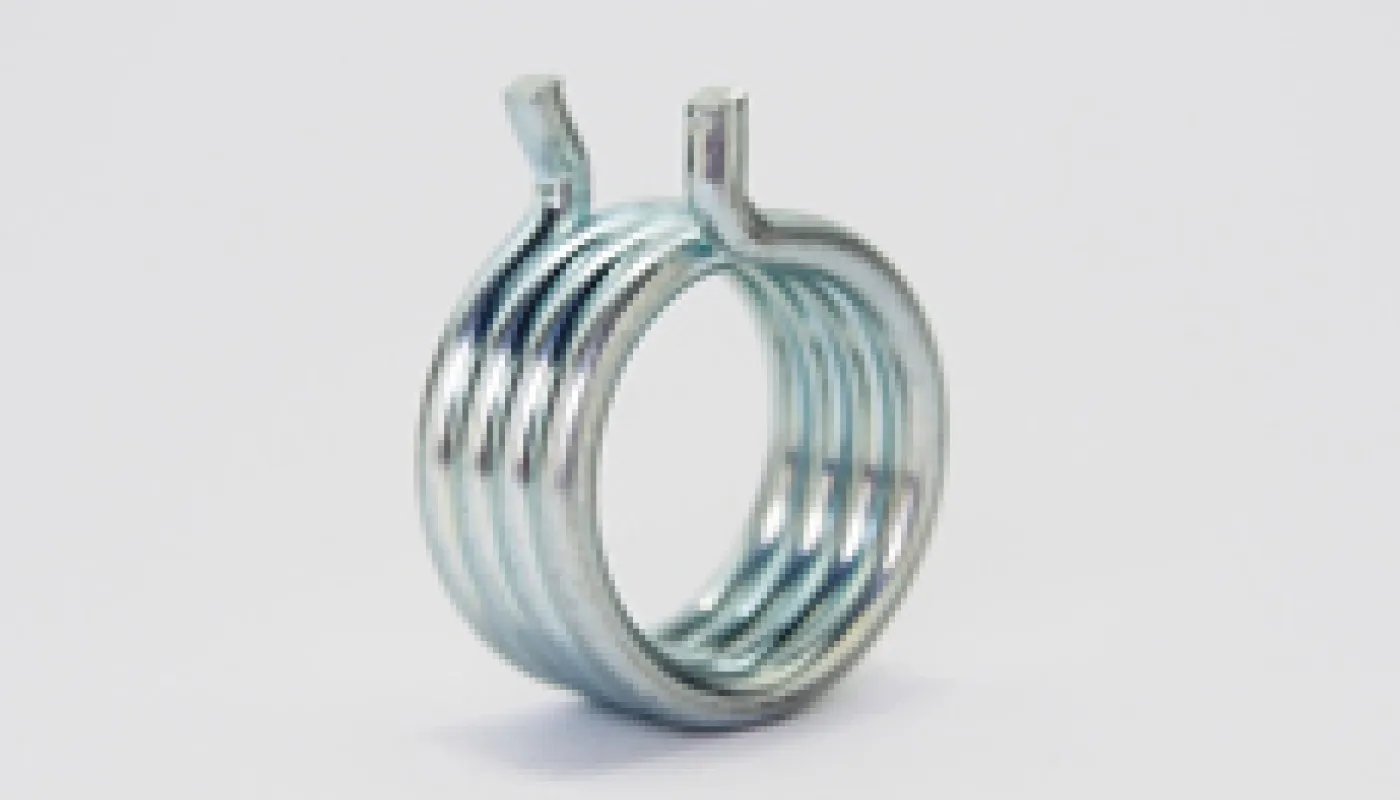

布団ばね（小）
- 線径：3.2φ
- 材質：SWB
- 表面処理：ユニクロメッキ
ねじりばね Φ3.2
- 線径：3.2φ
- 材質：SWP-B
- 表面処理：なし

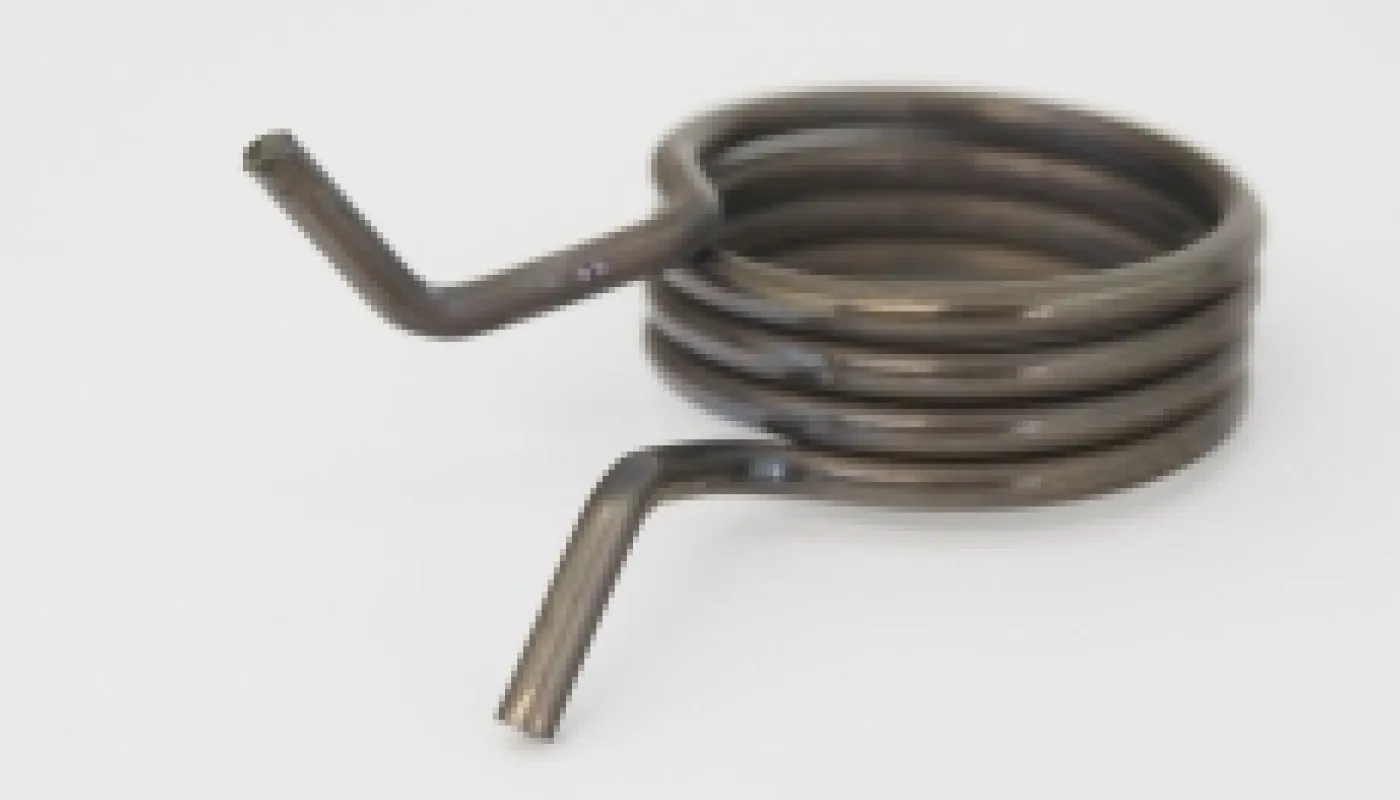

椅子用ねじりばね SWC
- 線径：3.2φ
- 材質：SWC
- 表面処理：なし
ねじりばね フック付き
- 線径：1.5φ
- 材質：SWP-A
- 表面処理：ナシ

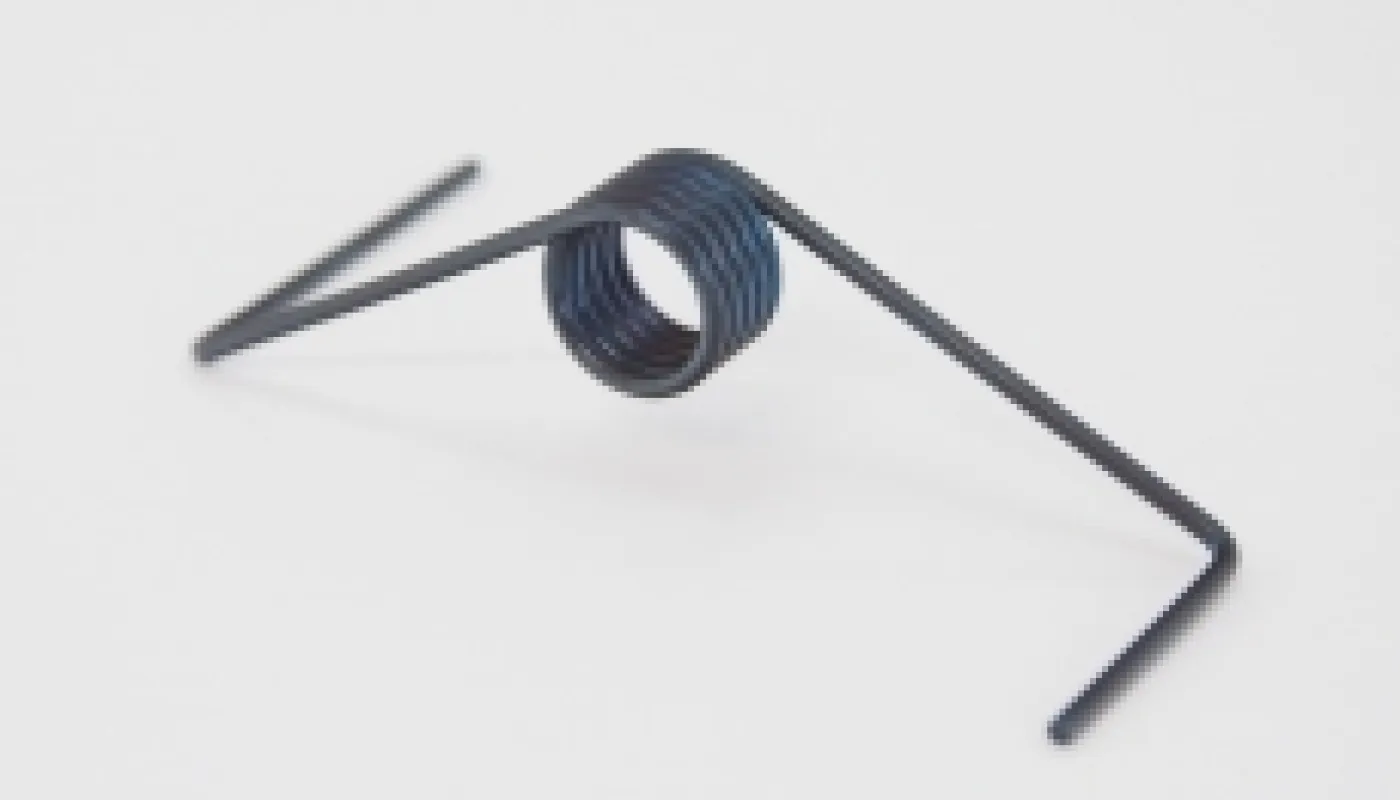

工具用ねじりばね
- 線径：1.5φ
- 材質：SWC
- 表面処理：ナシ
ねじりばね足曲げ加工Φ3.0
- 線径：2.0φ
- 材質：SWP-A
- 表面処理：ナシ

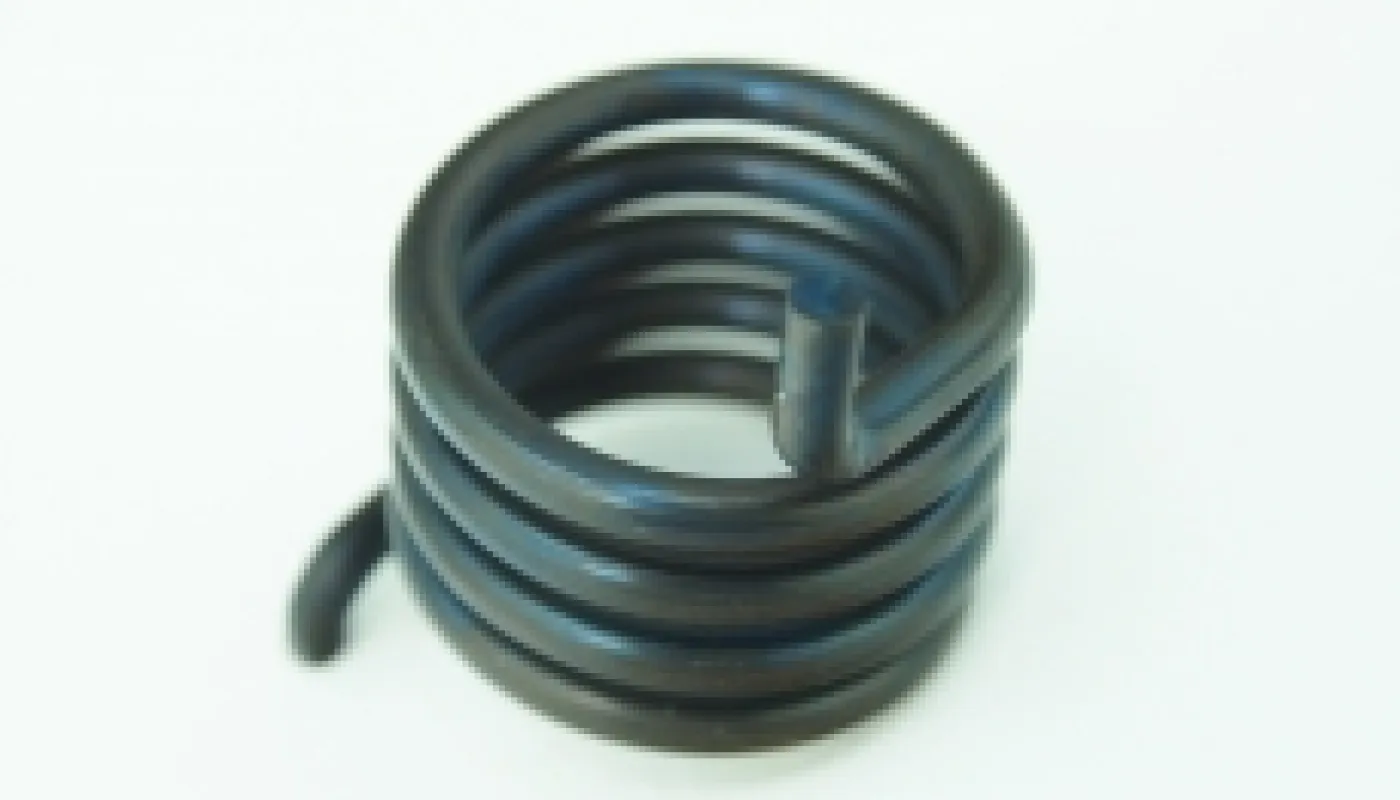

座イス用ねじりばね Φ3.5
- 線径：3.5φ
- 材質：SWC
- 表面処理：ナシ
クリップ用ねじりばね Φ2.6
- 線径：2.6φ
- 材質：SWC
- 表面処理：ユニクロメッキ
ラッチ（掛け金）ばね
- 線径：0.8φ
- 材質：SUS304-WPB
- 表面処理：ナシ

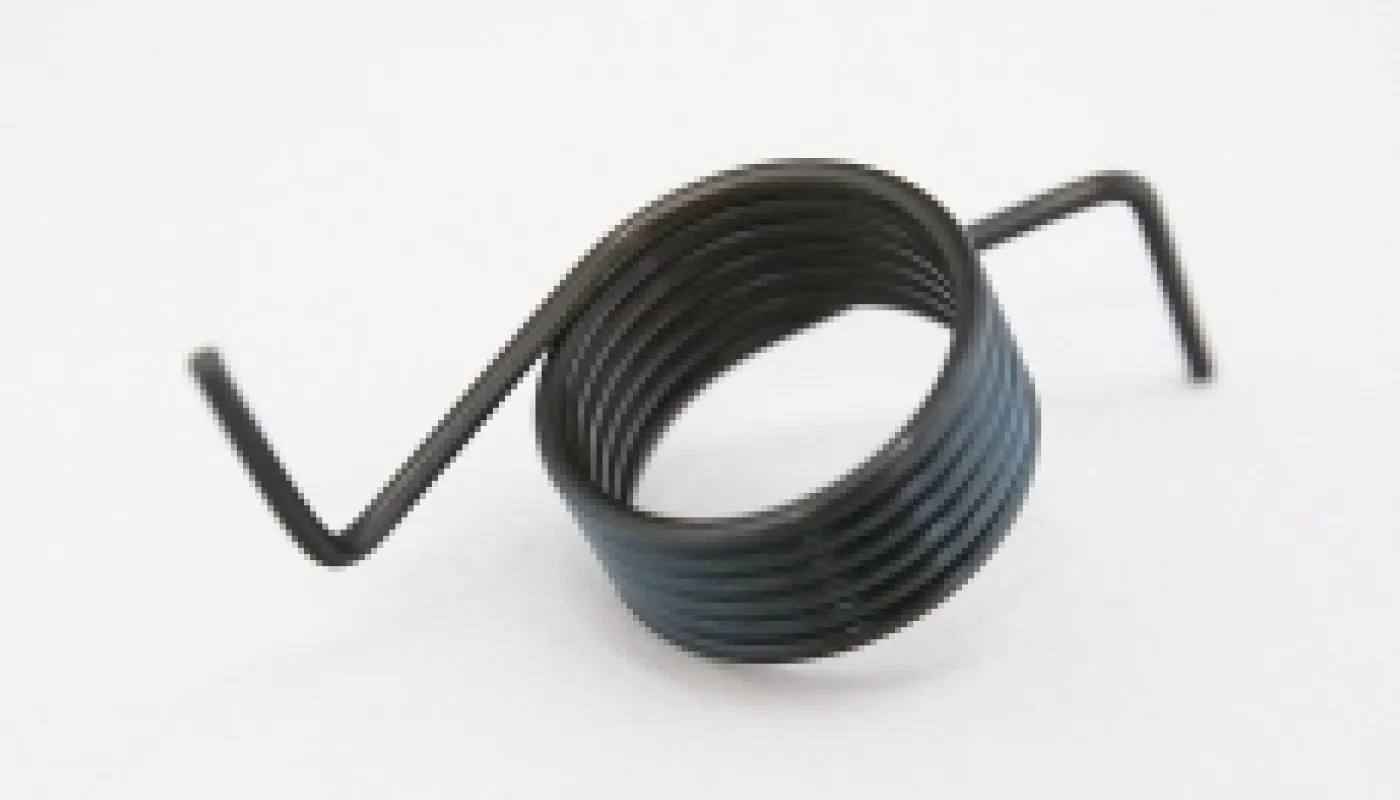

ねじりばね Φ1.2
- 線径：1.2φ
- 材質：SWP-A
- 表面処理：ナシ
ねじりコイルばねの製造動画
ねじりばね（ピッチあり）製造動画
NCフォーミングマシンでの製造例です。ピッチ付のねじりコイルばねの製造例です。
ねじりばね（心金式）の製造動画
心金式のトーションマシンでの製造例です。
ねじりばね（足曲げ）の製造動画
NCフォーミングマシンでの、先端足曲げタイプのねじりコイルばねの製造例です。
ねじりばね製造動画
2014年10月導入。
スプリングフォーミングマシンMX-20A。
スプリングフォーミングマシンMX-20A。
ねじりばね 80c Φ0.7mm
ねじりばね 80C Φ0.7mmの加工例です。足曲げタイプです。
錠前用キックばね
錠前用キックばねの製造例です。材質はステンレス鋼線SUS304、線径はΦ0.6です。
フセハツ工業の技術と実績を動画で公開中
様々な種類の特注ばね製造工程を動画でご紹介しています。ぜひご覧ください。
