設備情報
充実した設備でお客さまの多様なニーズにお応えします
お客さまの多様なニーズに対応するため、フセハツ工業では成形設備や熱処理設備、表面処理設備、試験・検査設備まで80台以上の機器を備えています。
長年培ってきた技術とともに、高品質な製品づくりを支える主要設備をご紹介します。
ばね成形設備
フセハツ工業では、多種多様なばねに対応できる自動成形機・巻線機を多数導入。
線径や形状の違いに応じて、最適な機種を使い分け、安定した品質と高い生産効率を実現しています。

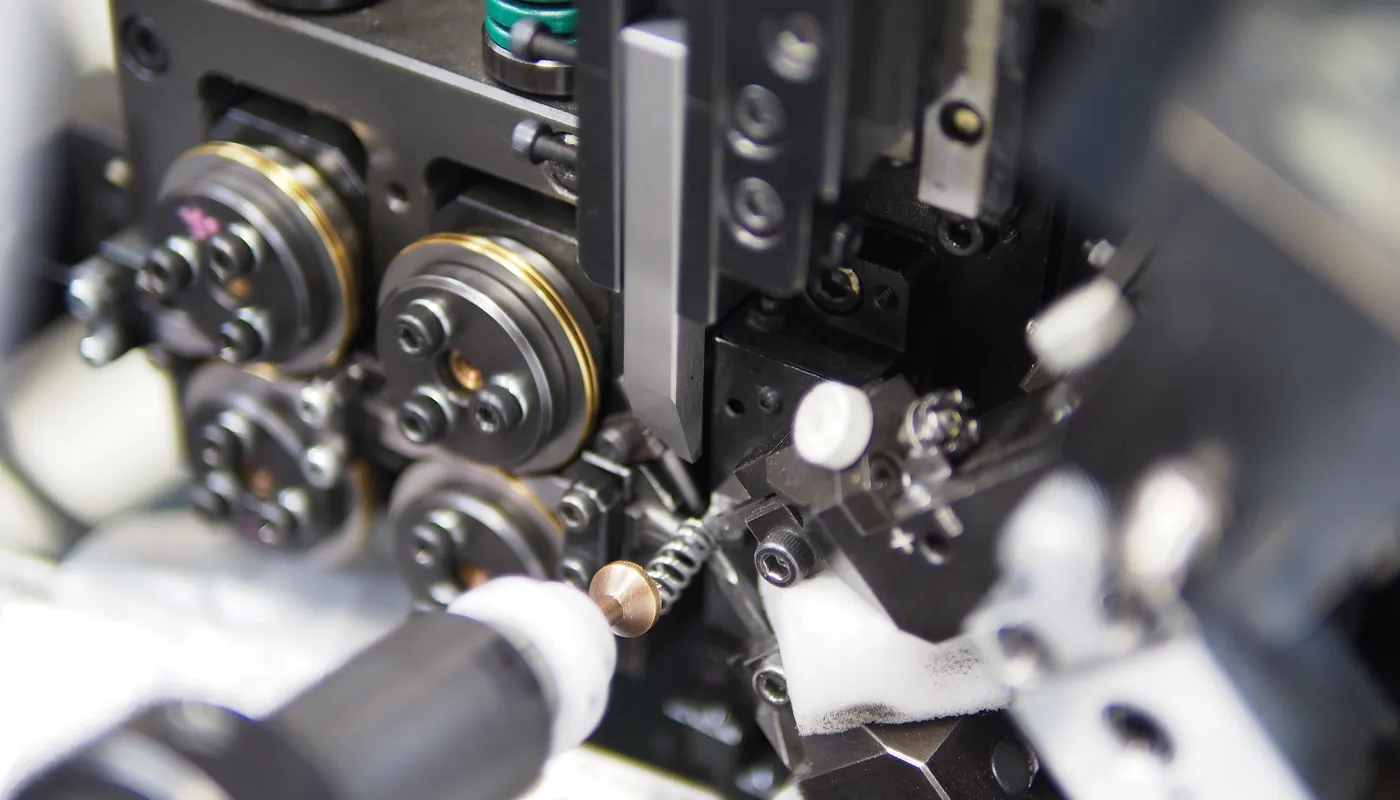

NCスプリングコイリングマシン
細線・小型ばねを高精度・高速度に生産するコンピュータ制御スプリングコイリングマシン。対応線径φ0.1～0.8。
- 型式：CX-8B
- 製造メーカー：板屋製作所

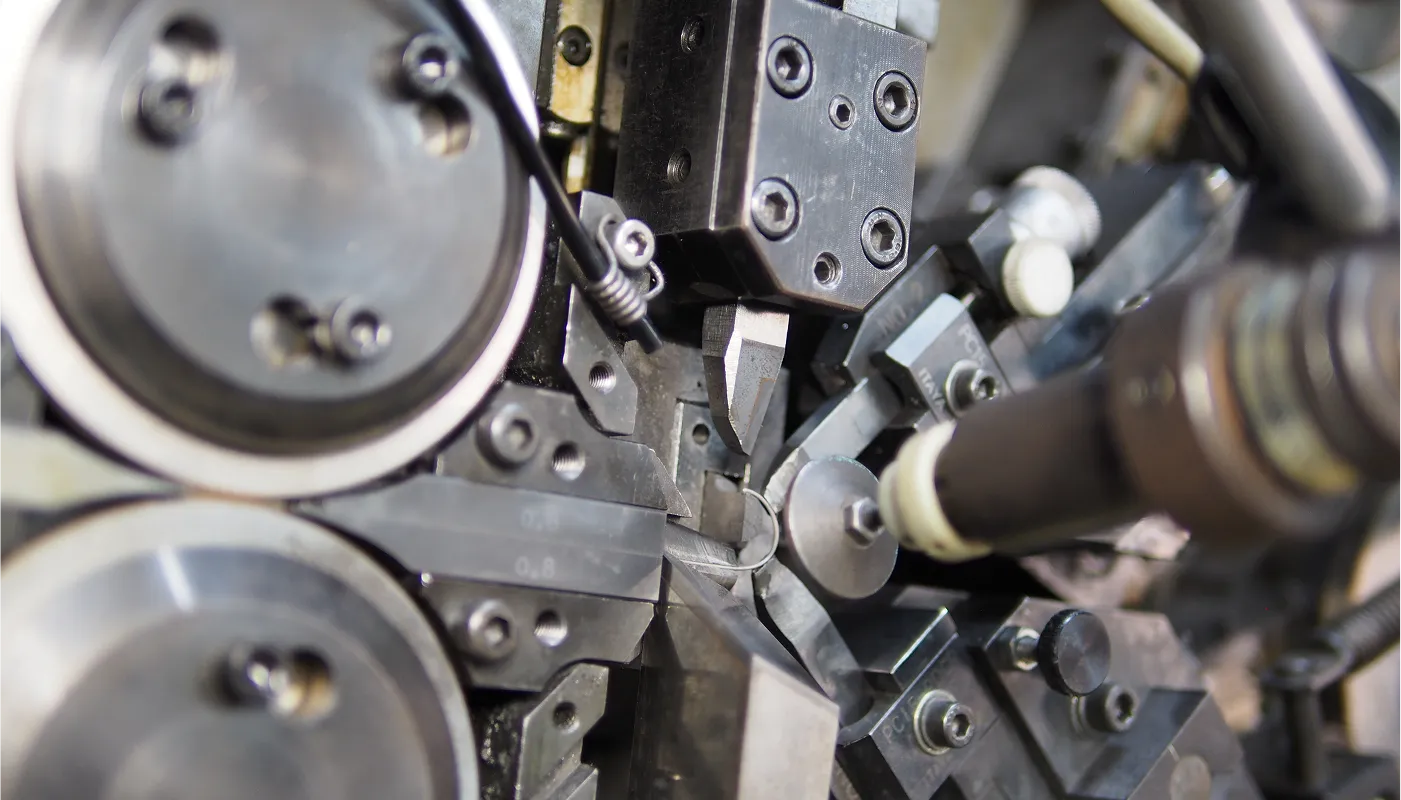

NCスプリングコイリングマシン
小型ばねを高精度に生産するコンピュータ制御スプリングコイリングマシン。対応線径φ0.4～1.5。
- 型式：PC-15
- 製造メーカー：板屋製作所

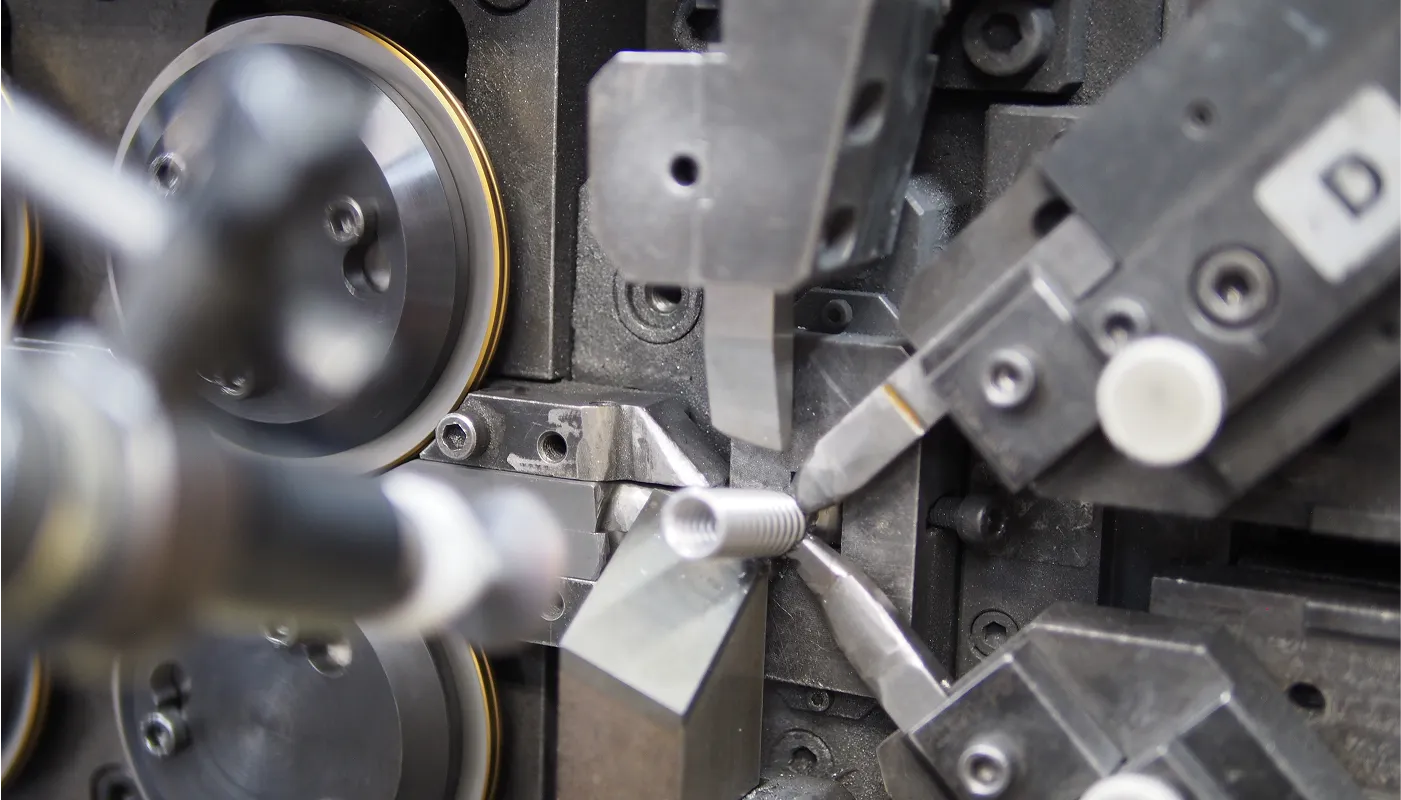

NCスプリングコイリングマシン
小型ばねを高精度・高速度に生産するコンピュータ制御スプリングコイリングマシン。対応線径φ0.5～2.0。
- 型式：PCX-20
- 製造メーカー：板屋製作所

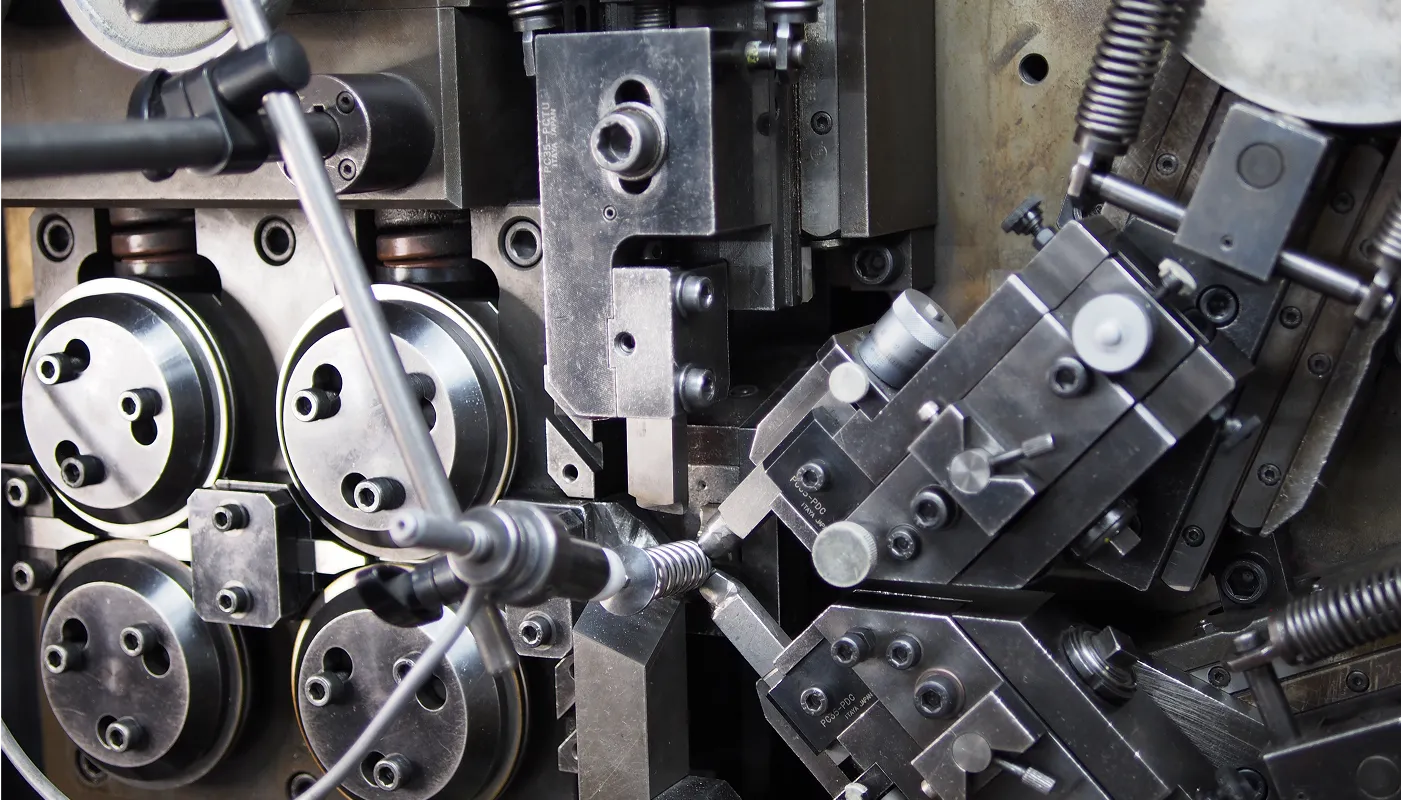

NCスプリングコイリングマシン
中型ばねを高精度に生産するコンピュータ制御スプリングコイリングマシン。対応線径φ1.0～3.5。
- 型式：PC-35
- 製造メーカー：板屋製作所

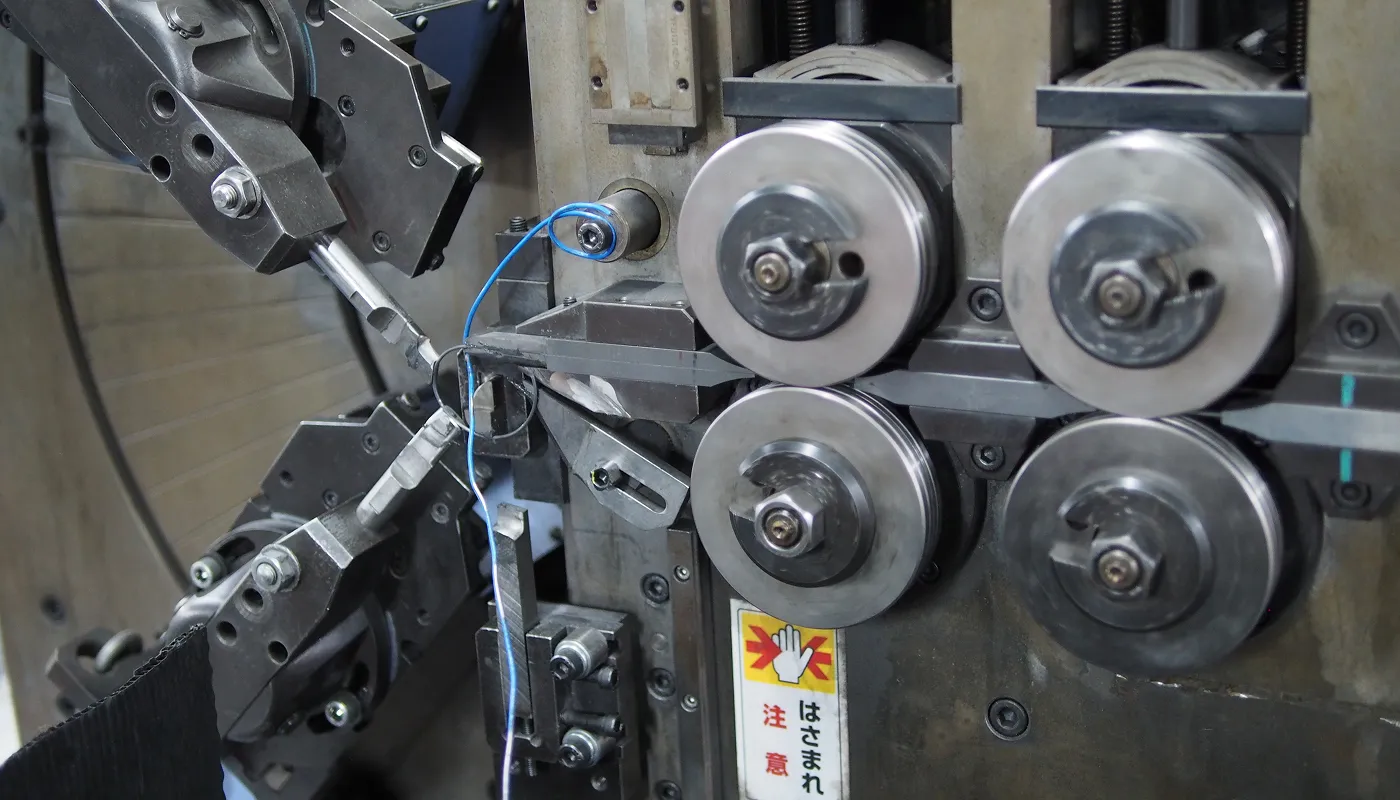

NCスプリングコイリングマシン
中型ばねを生産するスプリングコイリングマシン。対応線径φ1.4～4.0。
- 型式：IMC-40
- 製造メーカー：長野製作所

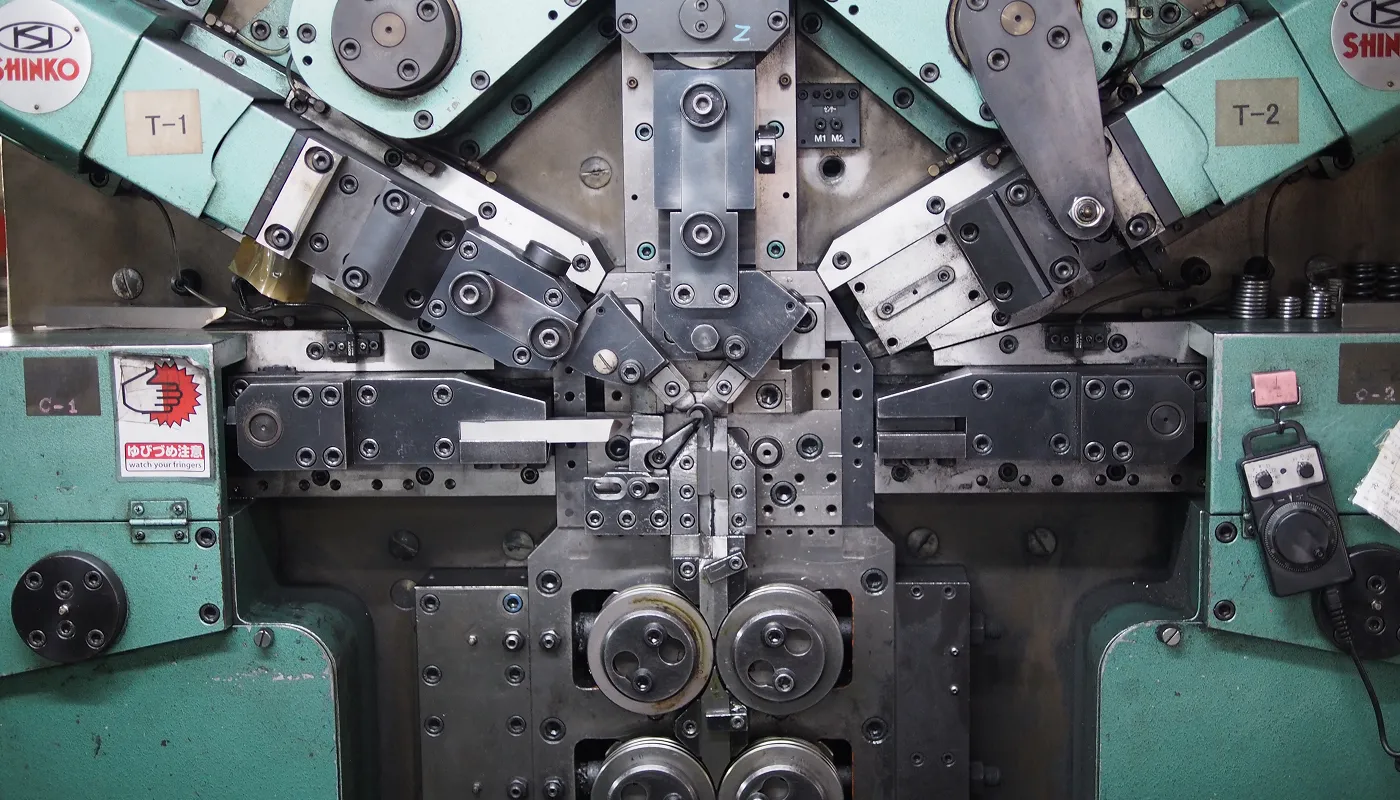

NCスプリングコイリングマシン
大型ばねを高精度に生産するコンピュータ制御スプリングコイリングマシン。対応線径φ1.5～4.5。
- 型式：VF-2060
- 製造メーカー：新興機械工業

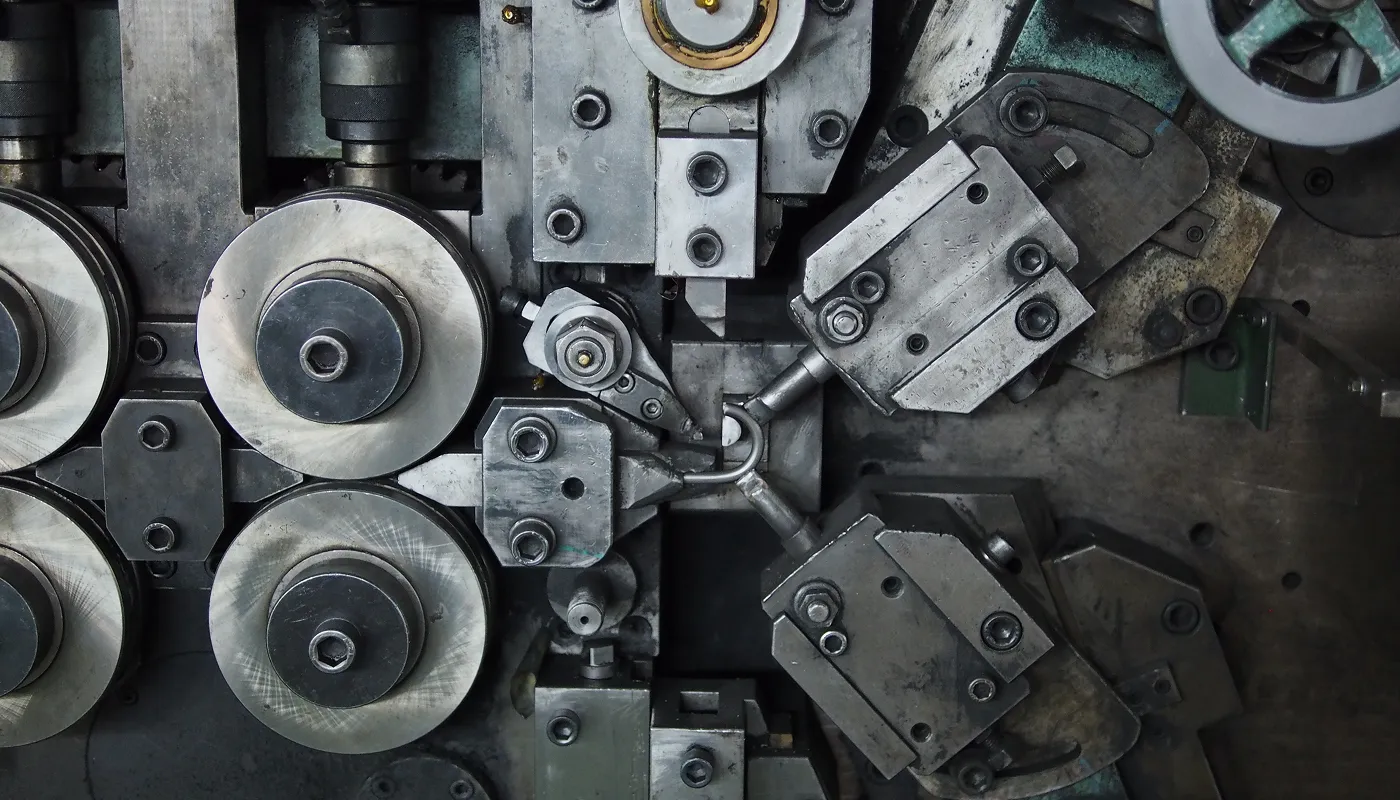

スプリングコイリングマシン
大型ばねを高精度に生産する高剛性なスプリングコイリングマシン。対応線径φ6.0～8.0。
- 型式：CSD-８E
- 製造メーカー：大平製作所

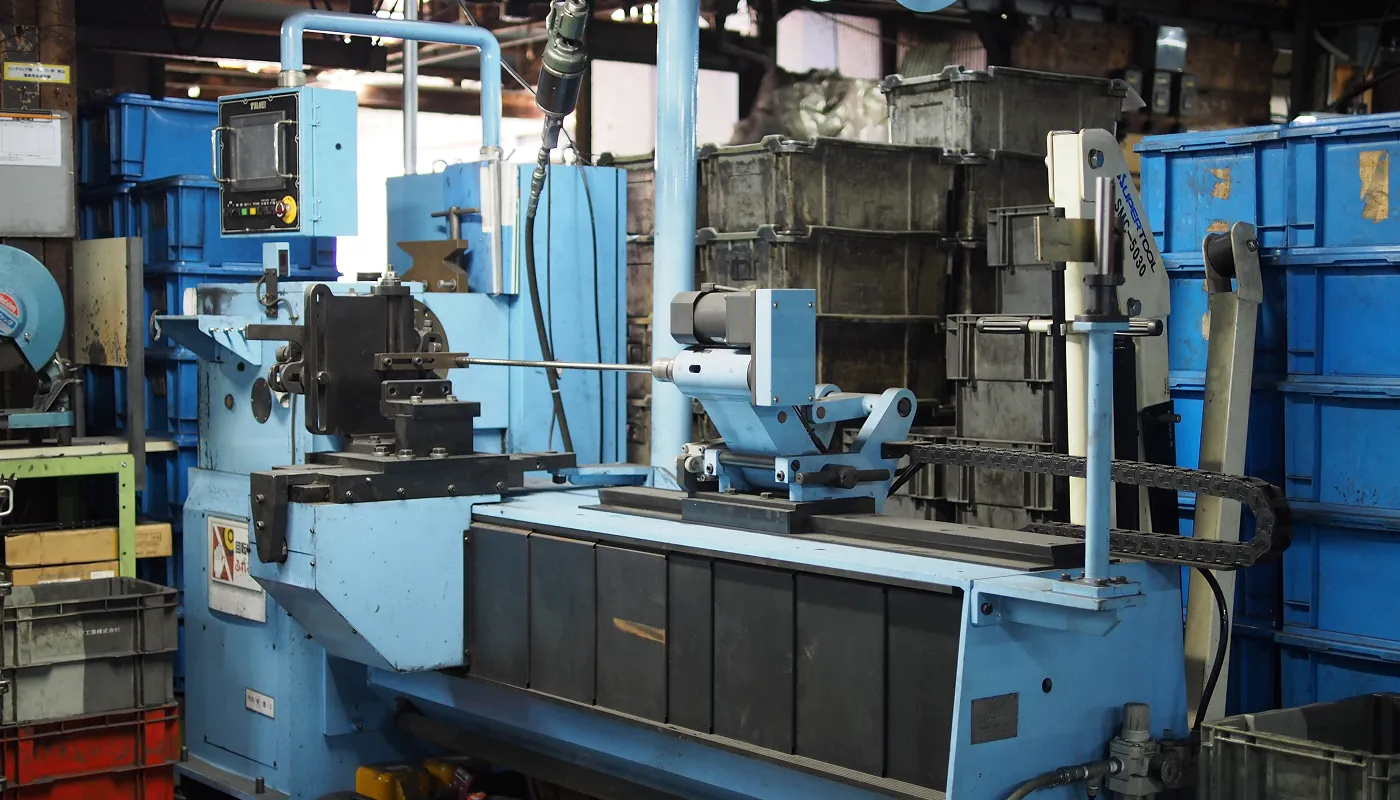

NC芯金式コイリングマシン
圧縮ばね、引張ばね、トーションばね、異形線ばねも可能。対応線径φ4.0～13.0。
- 型式：TSC-13V
- 製造メーカー：大平製作所

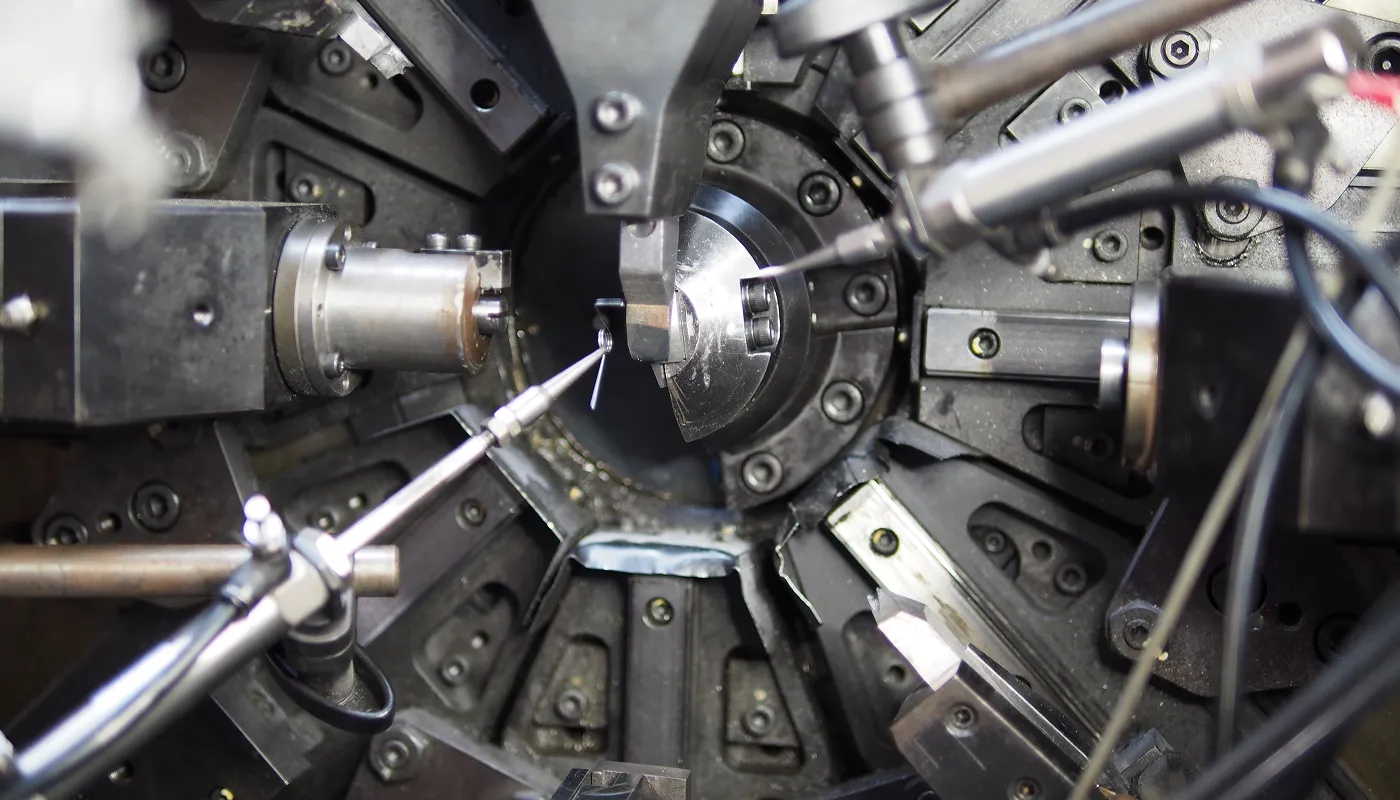

NCスプリングフォーミングマシン
全軸サーボモーターのコンピュータ制御スプリングフォーミングマシン。複雑な曲げ加工のあるトーションスプリングなどが得意な機械。対応線径φ0.5～2.0。
- 型式：MX-20
- 製造メーカー：板屋製作所

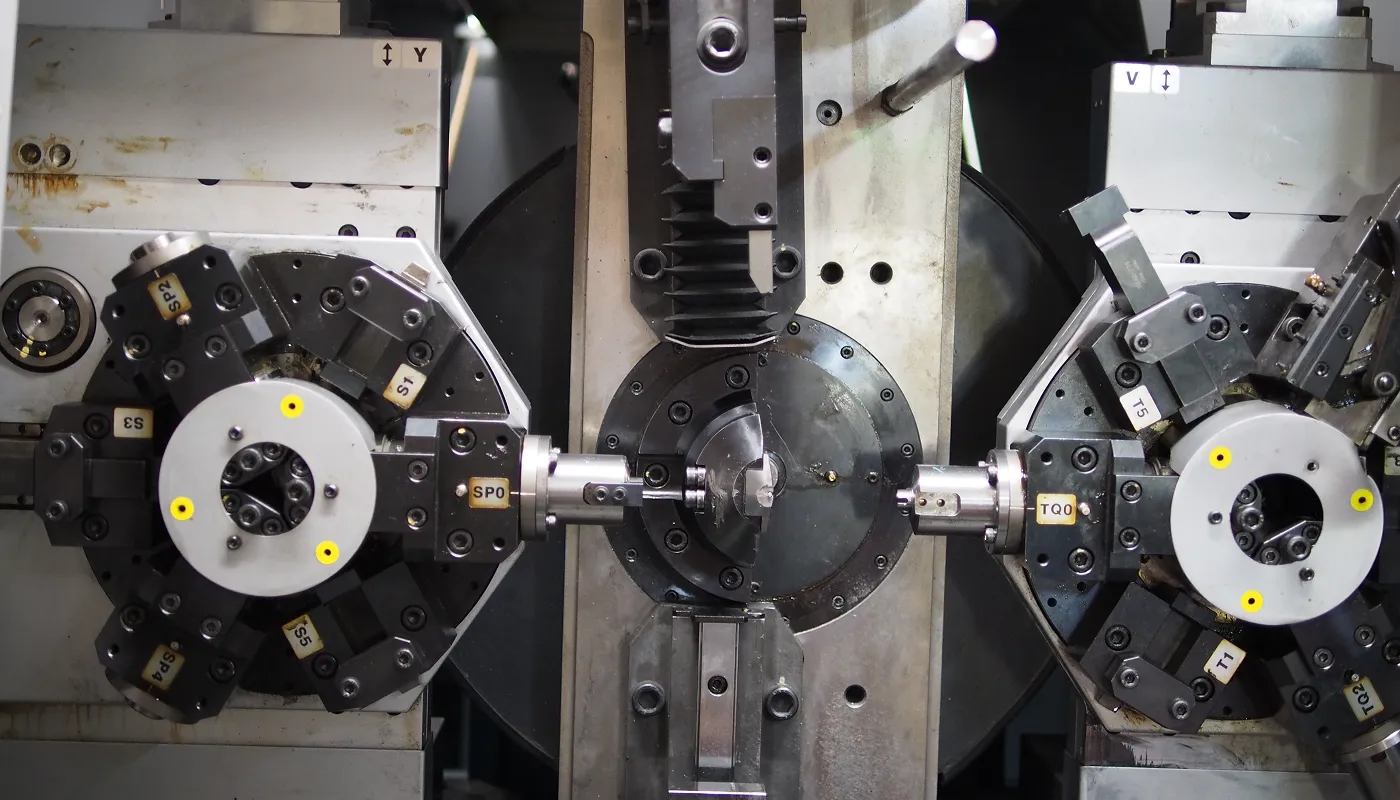

NCスプリングフォーミングマシン
全軸サーボモーターのコンピュータ制御スプリングフォーミングマシンで。複雑な曲げ加工のあるトーションスプリングなどが得意な機械。対応線径φ1.5～4.0。
- 型式：RX-40
- 製造メーカー：板屋製作所

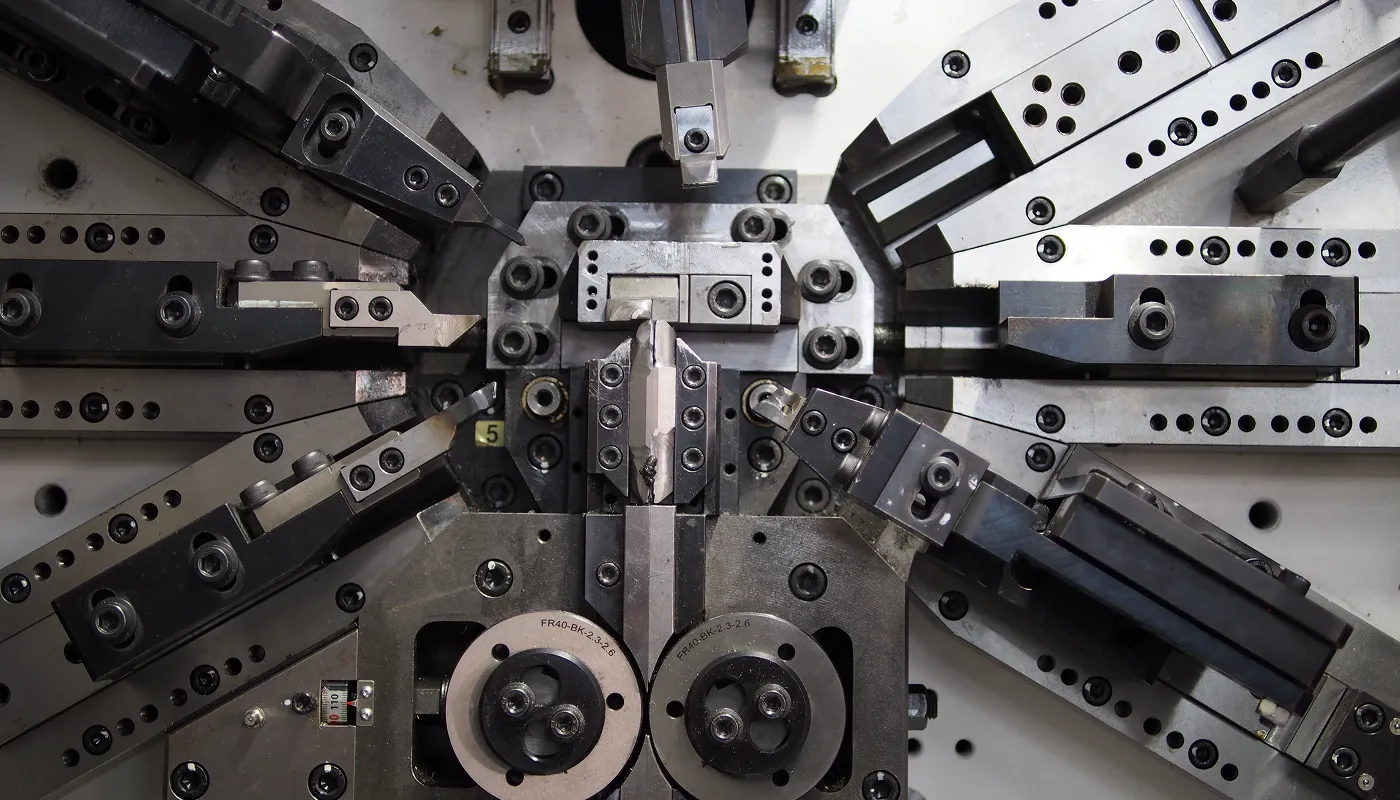

NCスプリングフォーミングマシン
3次元トーションアタッチメント方式による高精度・高速・高付加価値な引張ばね加工機。対応線径φ1.4～3.5。
- 型式：TF-35S
- 製造メーカー：新興機械工業

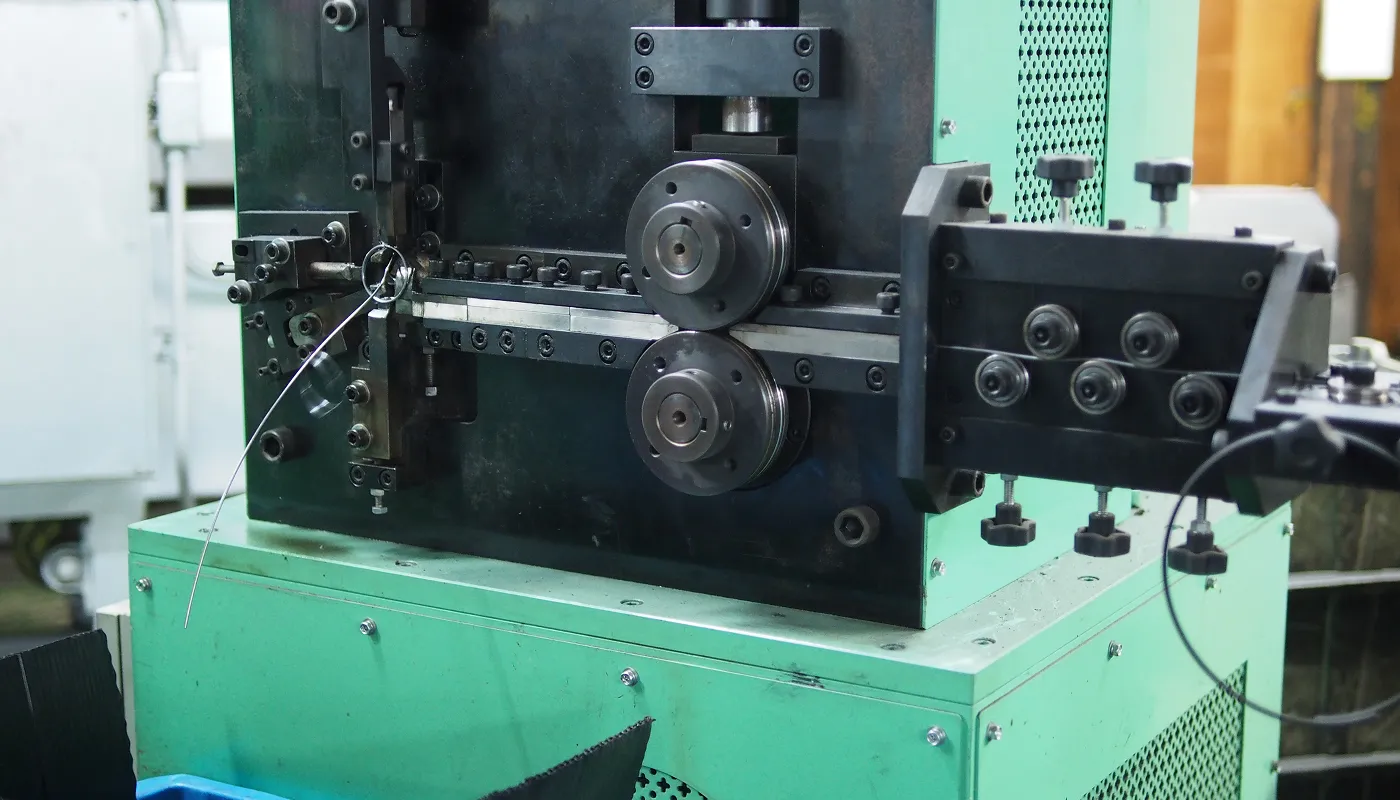

リング成形マシン
高速度生産に特化したオリジナルリング成形機。
- 型式：ピンチリング機
- 製造メーカー：オリジナル専用機

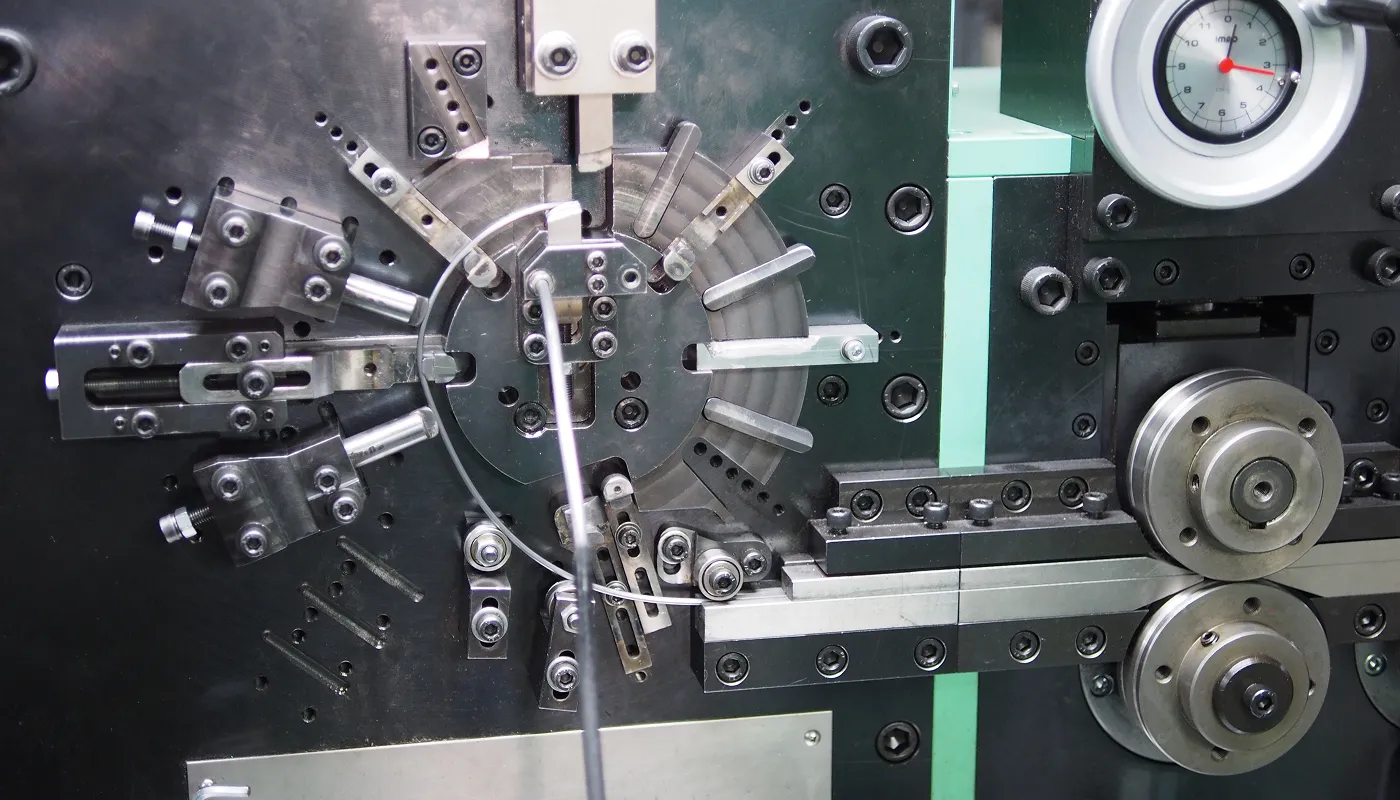

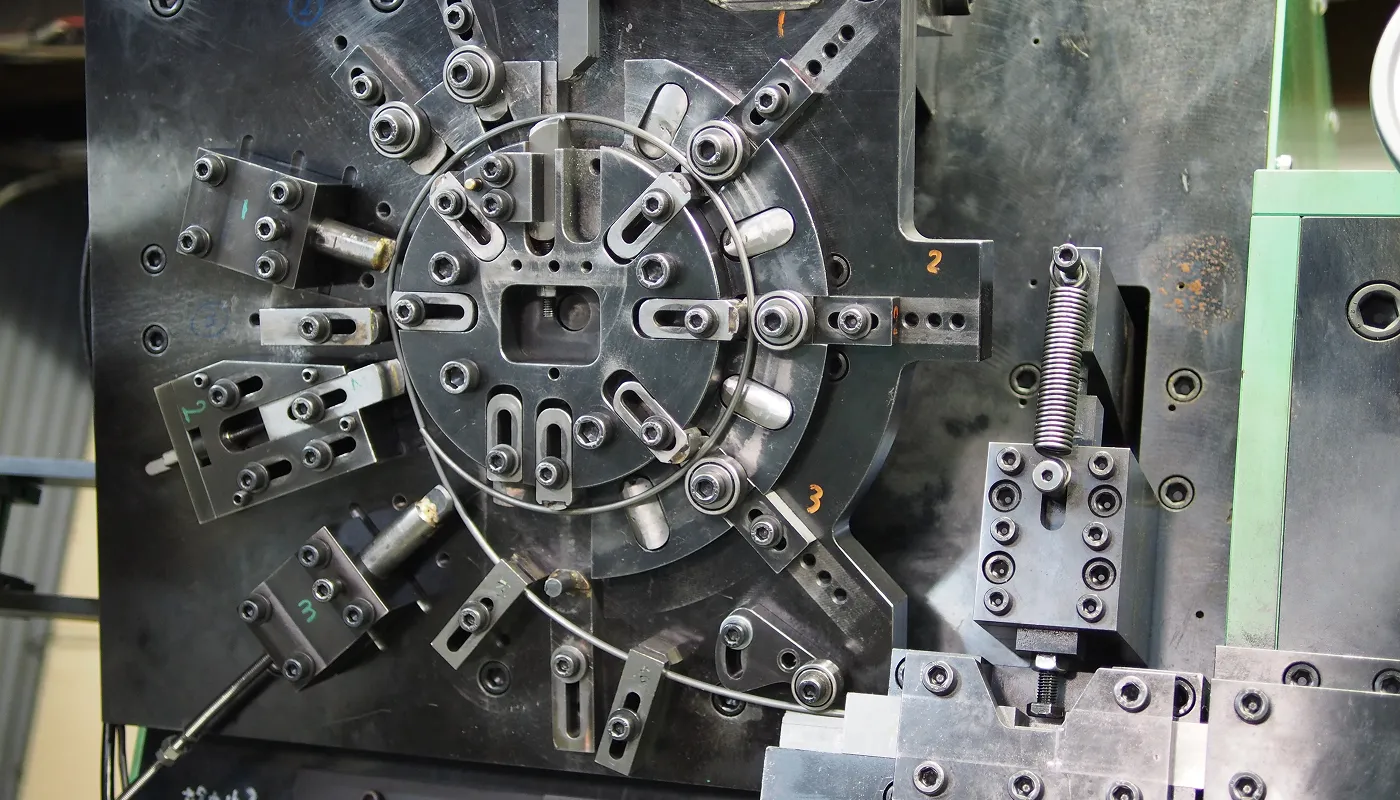

リング成形マシン
中心径の大きなリング成形に対応したオリジナル成型機。対応線径φ3.0～3.2。
- 型式：ワイヤーリング機
- 製造メーカー：オリジナル専用機
リング成形マシン
中心径の大きなリング成形に対応したオリジナル成型機。対応線径φ4.0～5.0。
- 型式：ワイヤーリング機
- 製造メーカー：オリジナル専用機
二次加工設備
ばね単体だけでなく、必要に応じて二次加工も自社で対応しています。
研磨、端処理、曲げ、溶接、組立など、多様な加工設備を揃えており、部品として完成した状態での納品も可能です。

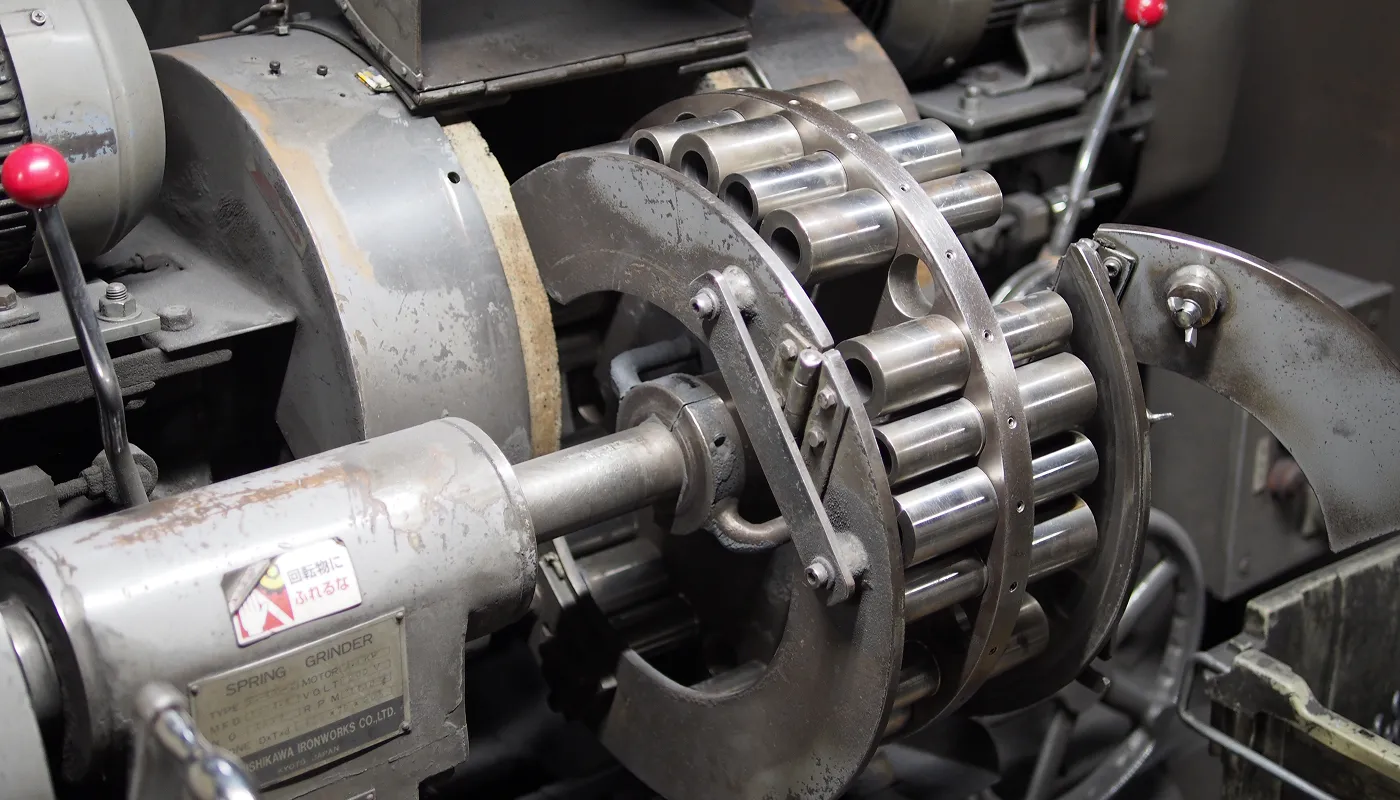

ばね研削機
少量多品種のばねを高精度に両端研削する横型研削機。対応線径φ1.0～12.0。
- 型式：SG-405-2
- 製造メーカー：大平製作所

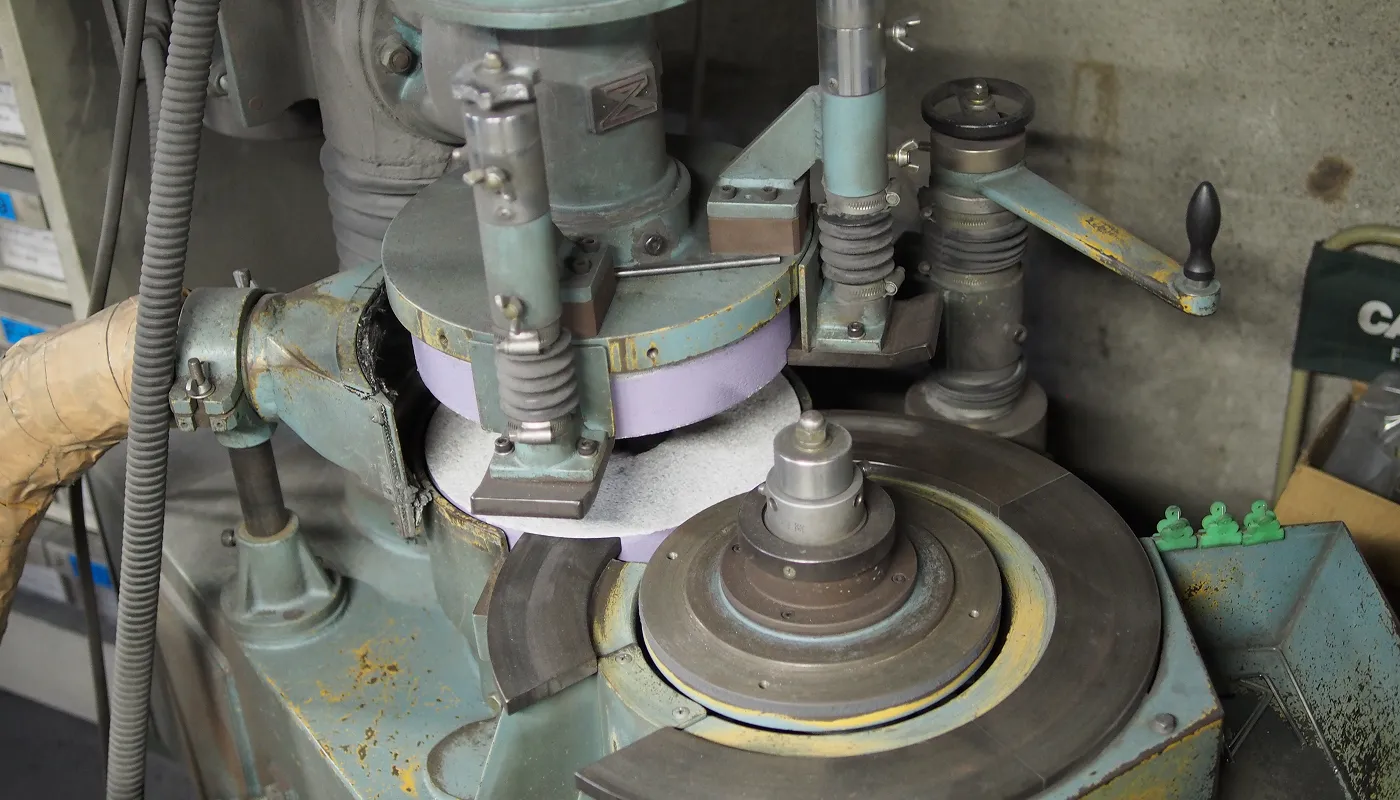

ばね研削機
小型ばねを高精度に両端研削を量産する縦型研削機。対応線径φ0.3～1.6。
- 型式：New Vp2/20-S
- 製造メーカー：正田造機

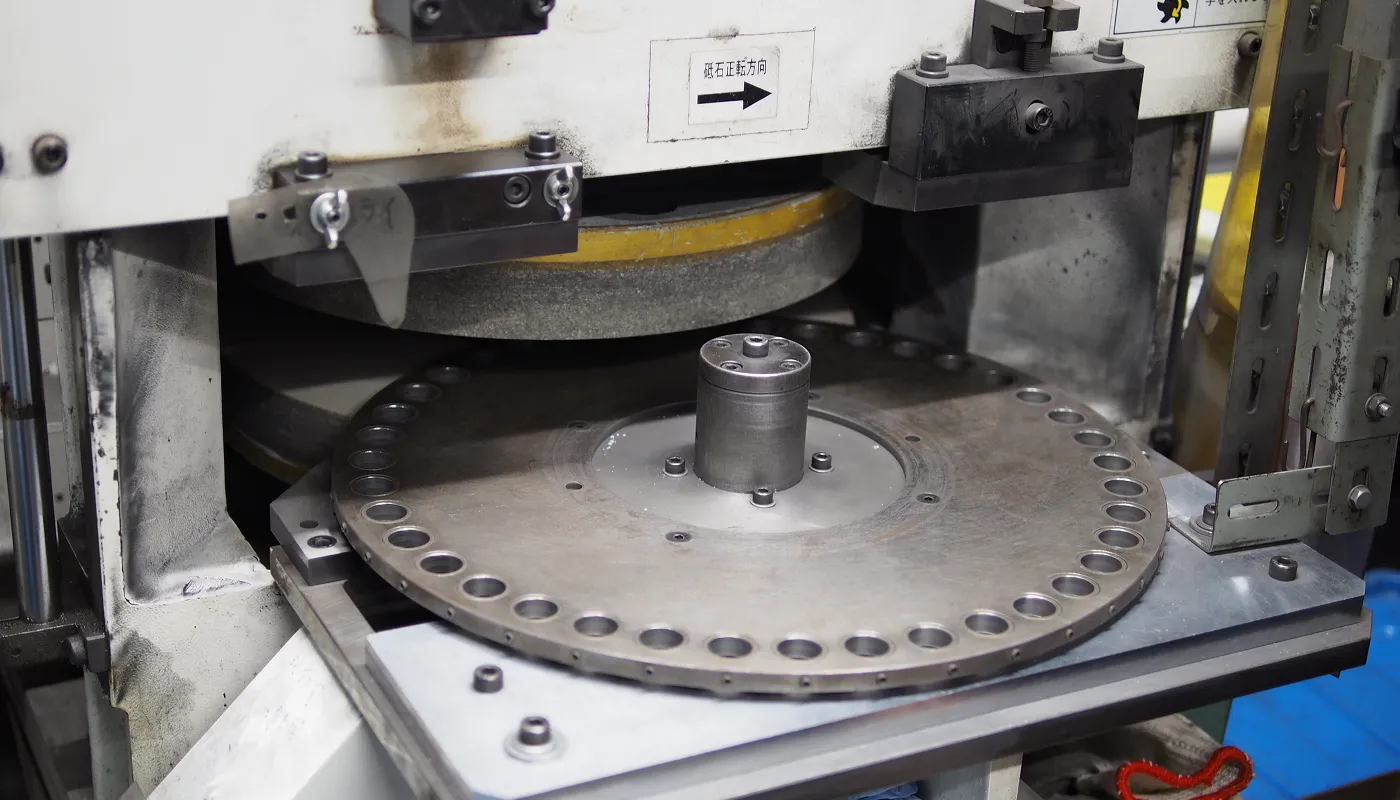

ばね研削機
小型ばねを高精度に両端研削する縦型研削機。大量生産向き。対応線径φ0.5～3.0。
- 型式：研王
- 製造メーカー：旭精機工業

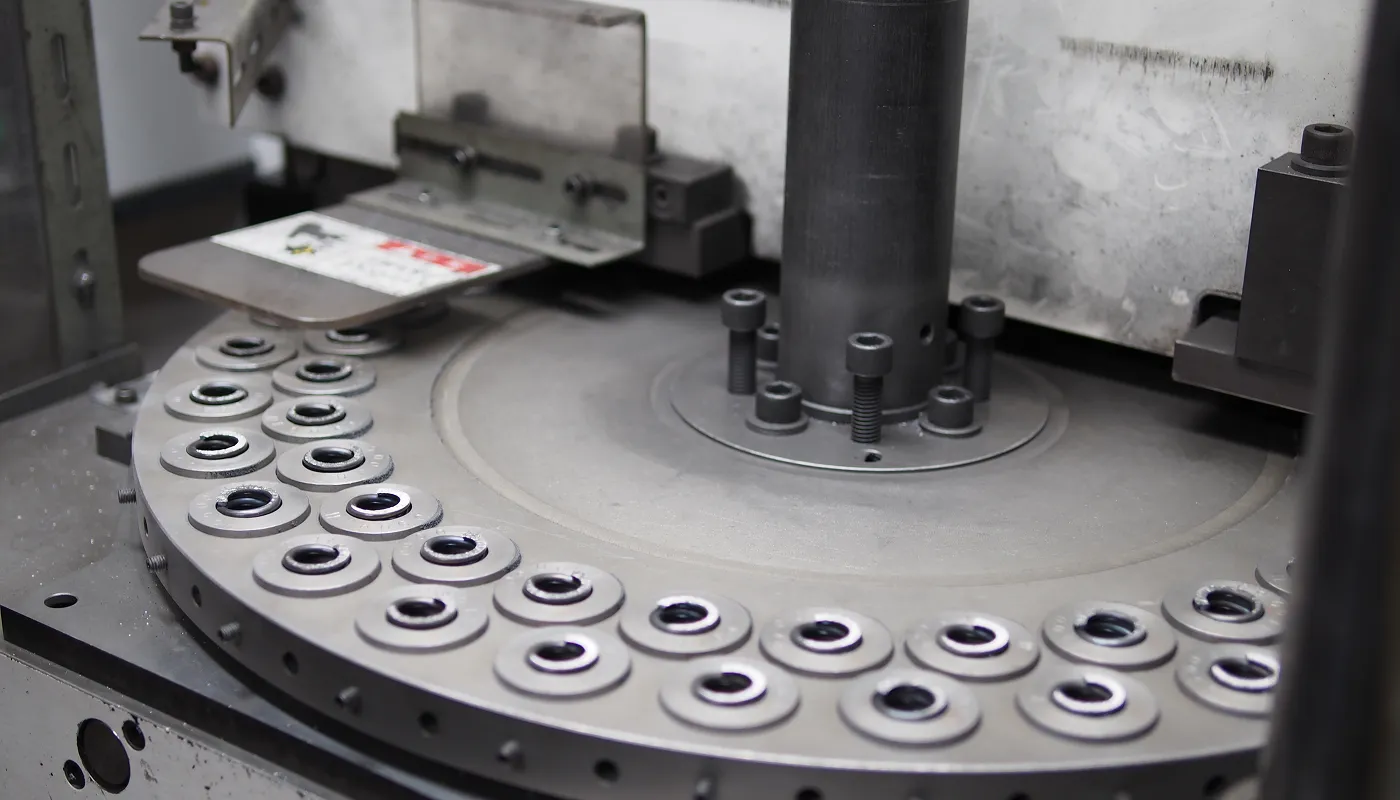

ばね研削機
ばねを高精度に両端研削する縦型研削機。大量生産向き。対応線径φ3.0～12.0。
- 型式：AG-12E
- 製造メーカー：旭精機工業

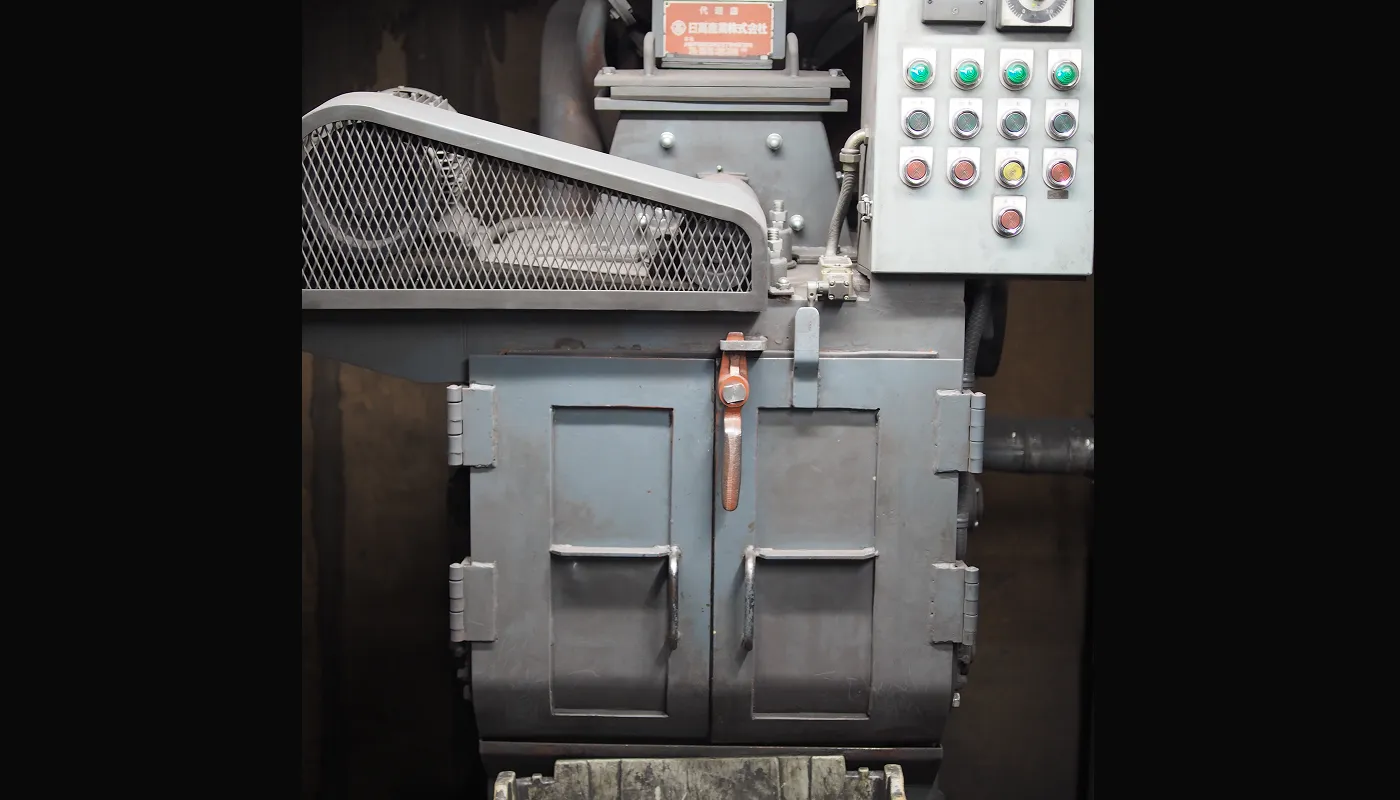

ショットブラストピーニング機
小物・中物ばねを効率よくショット加工するのに適した機械。
- 型式：T-0S
- 製造メーカー：日髙産業

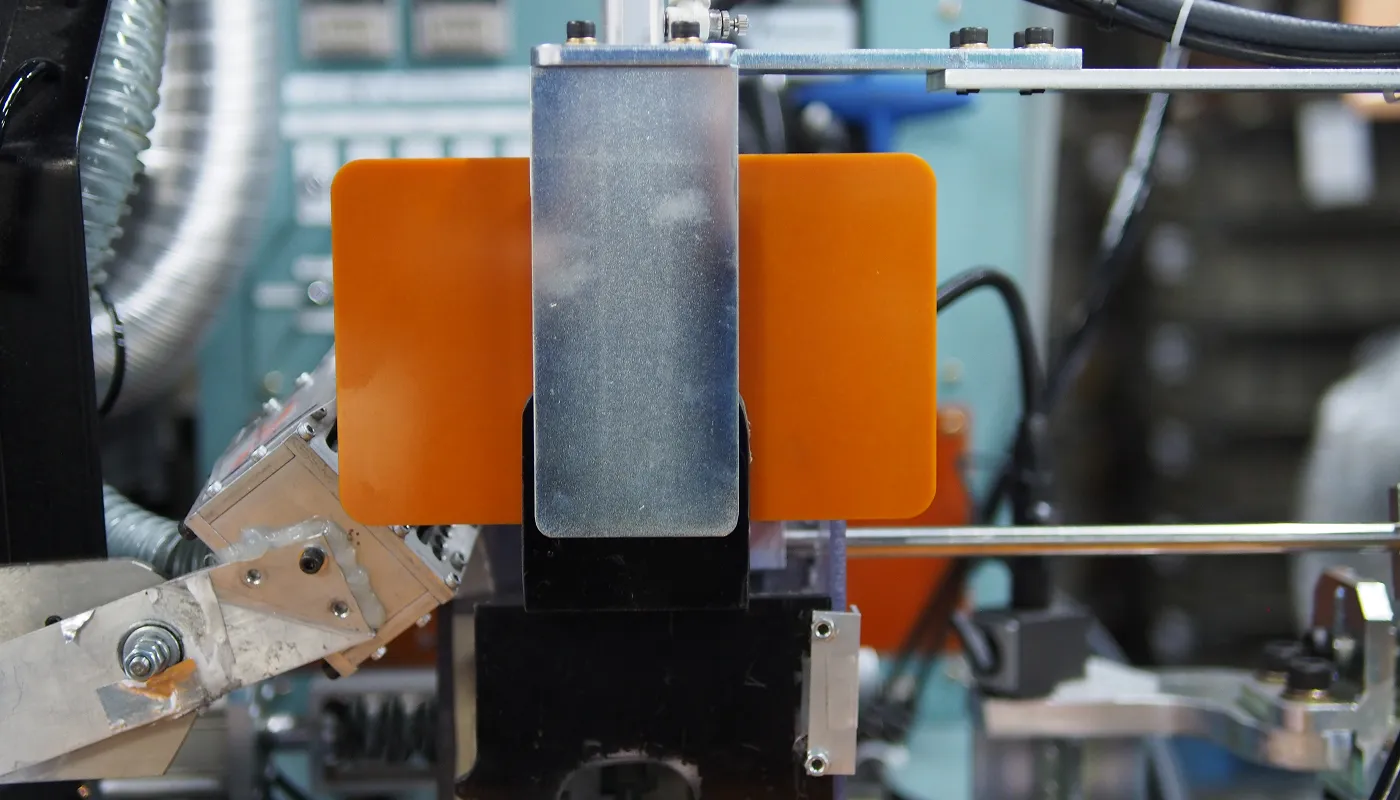

アルゴン溶接機
リングのバリなし溶接に適した電気抵抗溶接機。アルゴン処理で溶接部を強化する。
- 型式：ABW-15D
- 製造メーカー：大阪電研

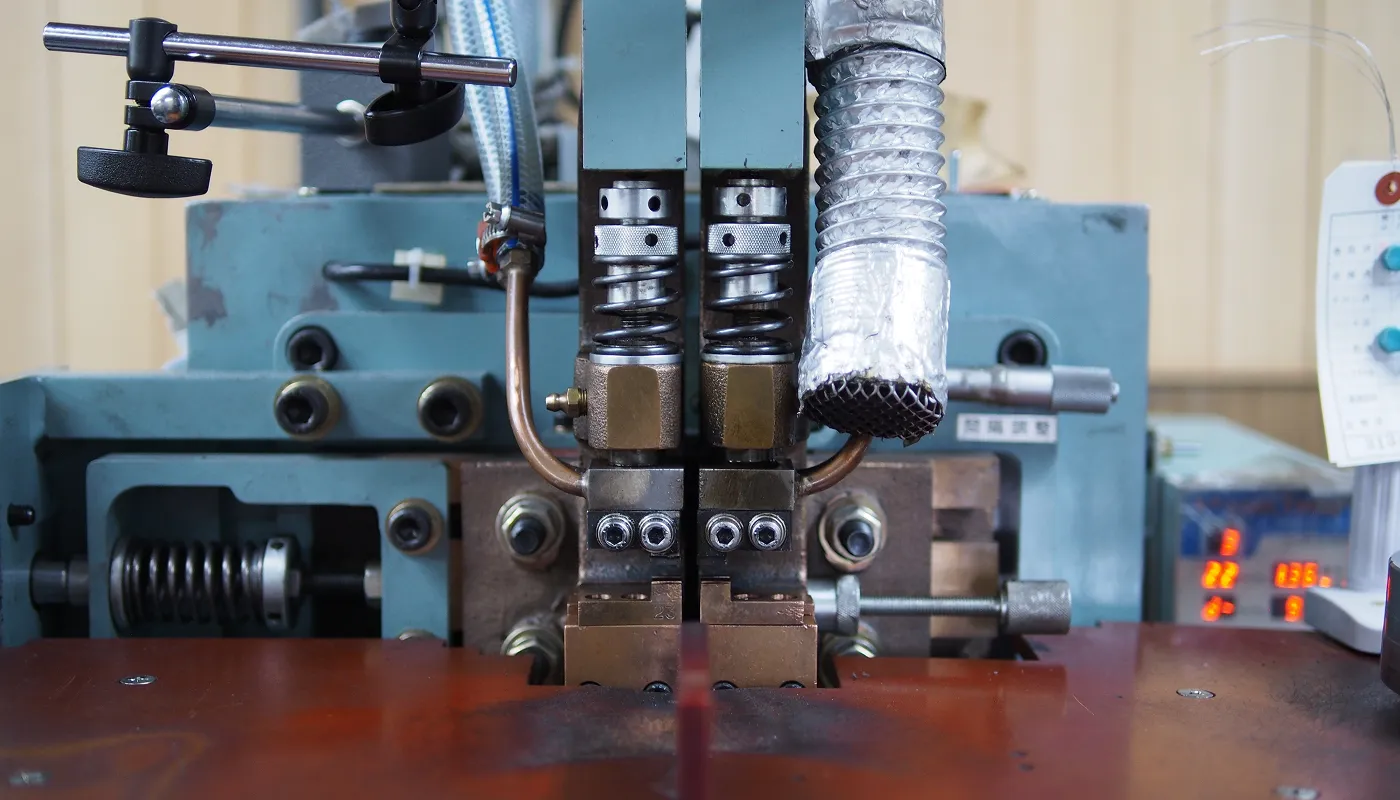

バット溶接機
リングの溶接に適した電気抵抗溶接機。
- 型式：BA-25
- 製造メーカー：大阪電研
熱処理設備
ばねの性能を最大限に引き出すために不可欠なのが熱処理です。
当社ではテンパー処理や焼鈍処理を行う熱処理設備を自社保有し、強度や弾性などの品質安定を実現しています。
ナマシ機
溶接部をナマシして強度を強化する熱処理機。
- 型式：BA-25
- 製造メーカー：大阪電研
テンパー炉
大型連続式熱風テンパー炉。デジタル式自動温度制御で炉内温度差が少なく均一処理が可能。
- 型式：TBE-530Z
- 製造メーカー：ヒートエナジーテック
テンパー炉
小型連続式熱風テンパー炉。デジタル式自動温度制御で炉内温度差が少なく均一処理が可能。
- 型式：TBE-315Z
- 製造メーカー：ヒートエナジーテック
真空雰囲気炉
高真空で高温焼成ができ、省エネにも考慮した小型真空電気炉。
- 型式：HV-13C
- 製造メーカー：モトヤマ
試験・検査設備
高品質なばねを安定して提供するため、各種試験・検査機器を完備しています。
荷重試験、寸法測定、耐久試験など多角的に評価を行い、すべての製品に対し厳しい品質チェックを実施しています。

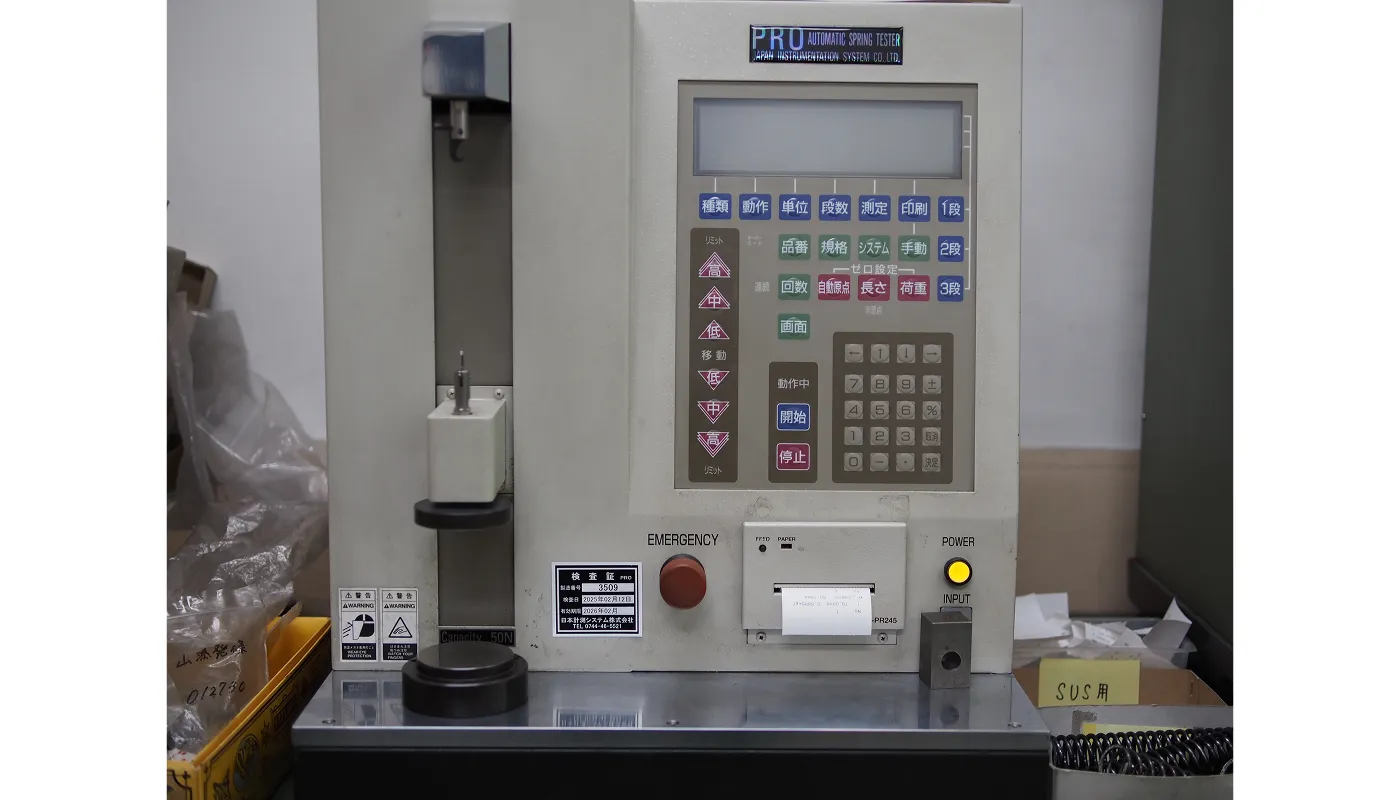

ばね荷重試験機
自動でばねの特性を評価する、あらゆる条件でのばね試験に対応した自動圧縮引張試験機。小型ばね、5kNまで対応。
- 型式：PRO-5-S
- 製造メーカー：日本計測システム

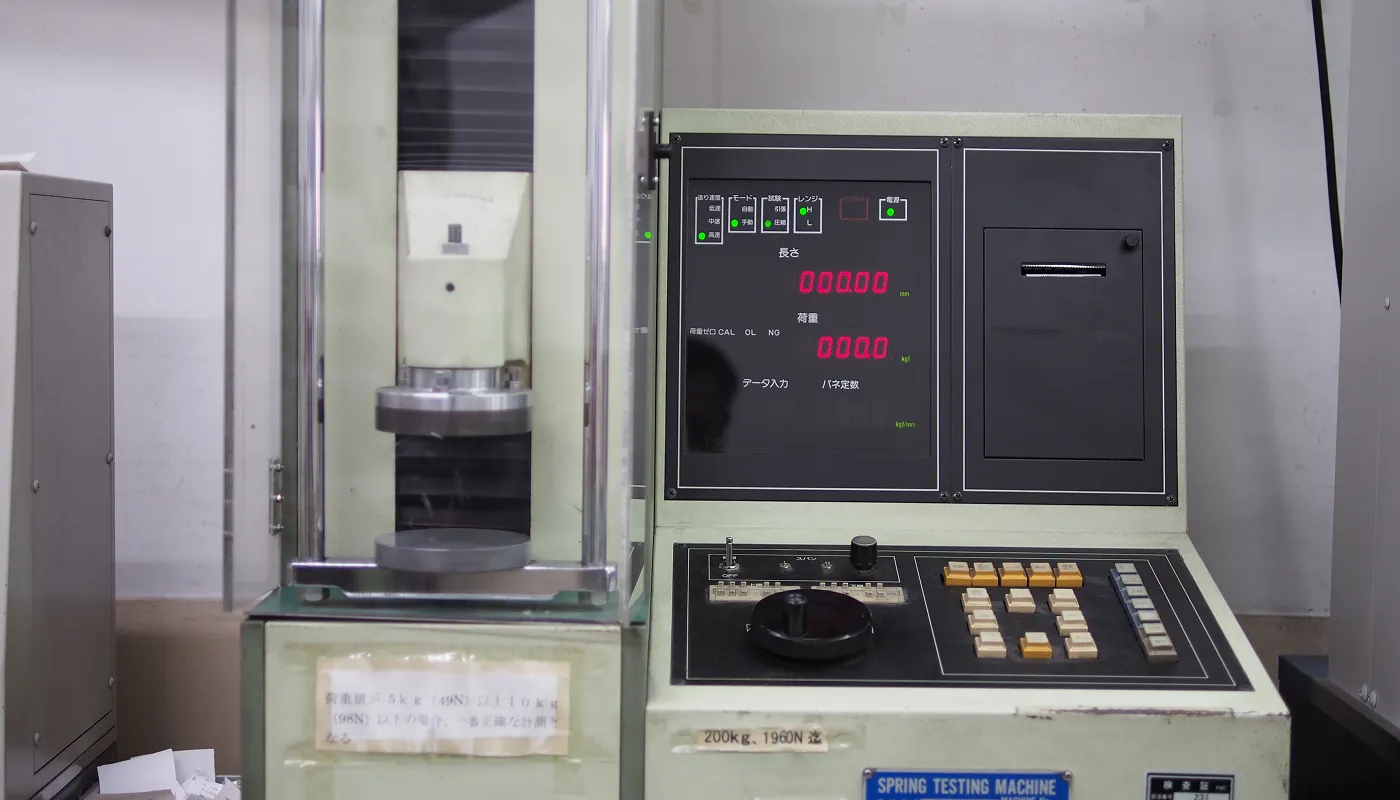

ばね荷重試験機
自動でばねの特性を評価する、あらゆる条件でのばね試験に対応した自動圧縮引張試験機。大型ばね、10kNまで対応。
- 型式：PRO-10KN-S-2
- 製造メーカー：日本計測システム

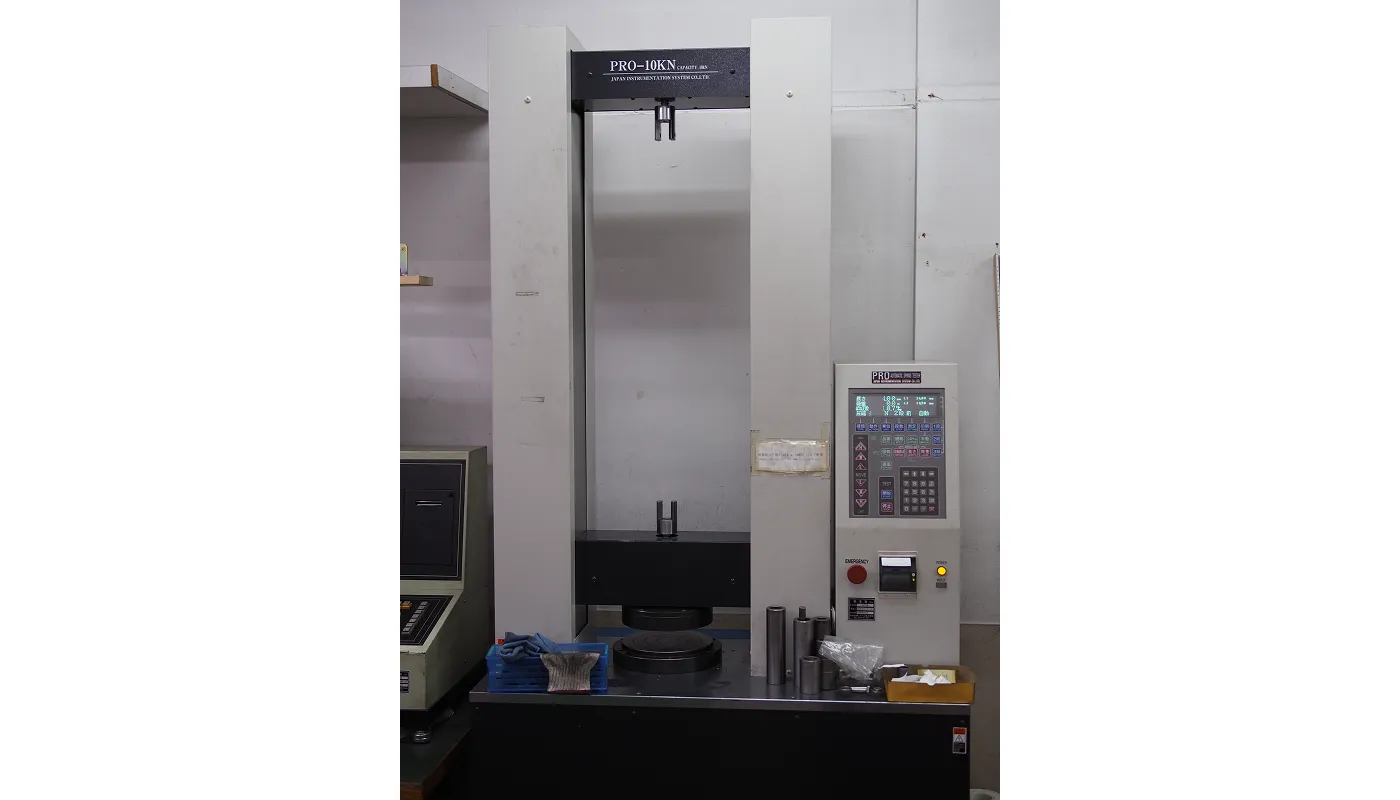

ばね荷重試験機
自動圧縮引張試験機。主に5kg以上の中線経ばねから200kgまでの大型ばねに対応。
- 型式：FMC-200D
- 製造メーカー：フジイ

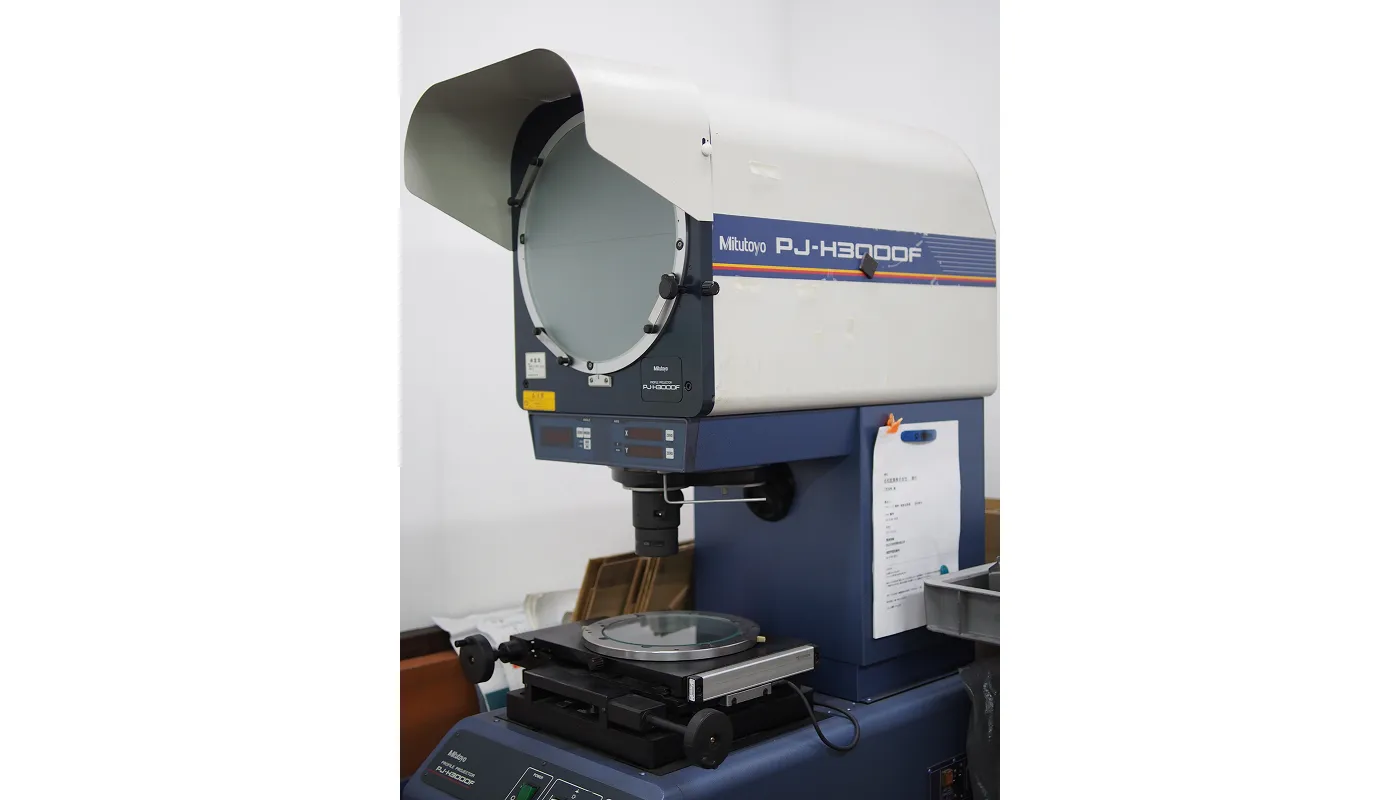

高精度測定投影機
明るさとはっきりとした投影像を追求したハイエンドモデル。高剛性の本体とリニアスケールの搭載により、高精度測定を実現。
- 型式：PJ-H3010FT1-100
- 製造メーカー：ミツトヨ

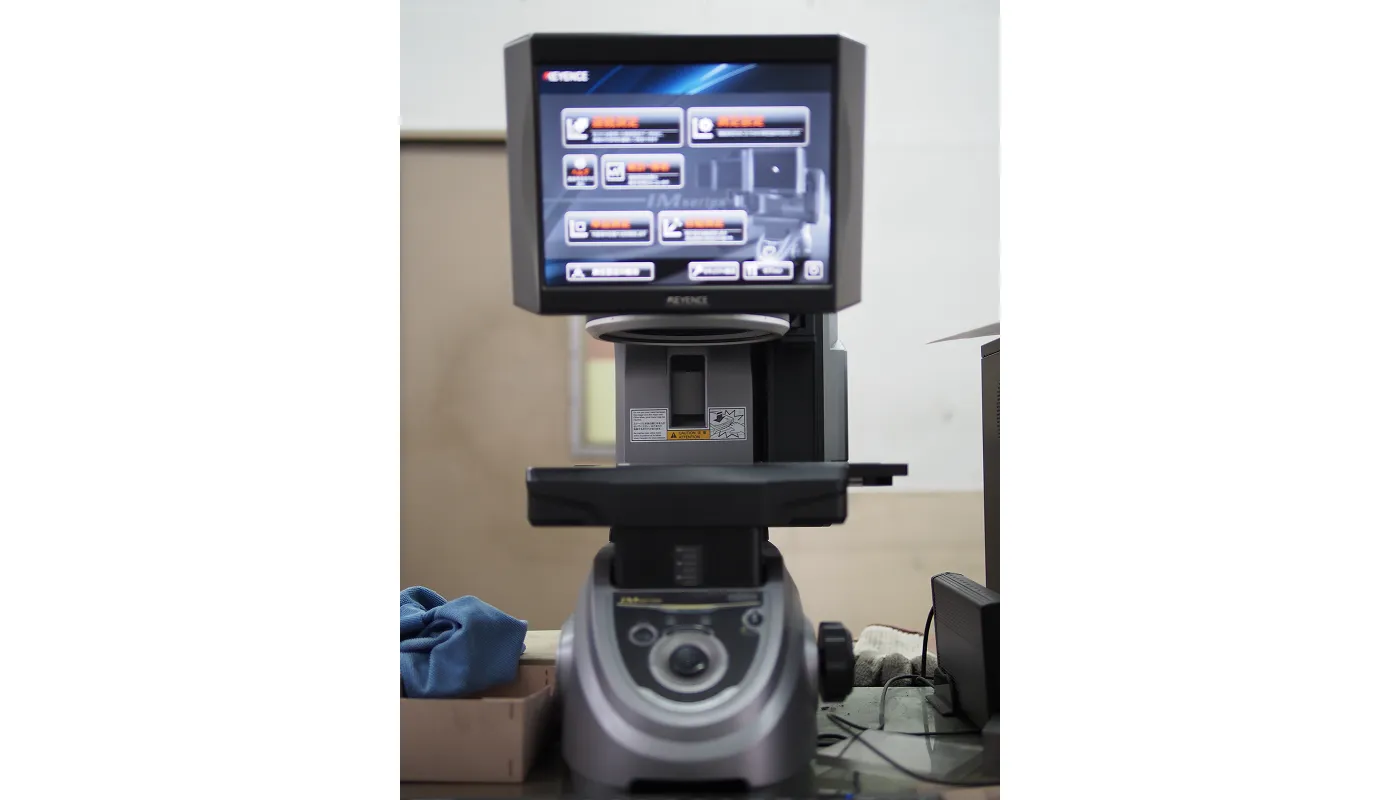

画像寸法測定器
板ばねや線加工品の角度・厚み・長さなどを計測する際、使用する機械。精密な値の測定が可能。小さい圧縮ばねや引張ばねの長さも測定可能。
- 型式：IM6700
- 製造メーカー：キーエンス
その他設備一覧
当社で所有しているばねの製造設備機器についてご紹介いたします。
| NCスプリングコイリングマシン | 8 |
|---|---|
| NC旋盤式コイリングマシン | 1 |
| NCスプリングフォーミングマシン | 3 |
| ピンチリング専用機 | 3 |
| ワイヤーリング専用機 | 4 |
| ばね研削機 | 8 |
| ショットピーニング機 | 1 |
| 電気炉 | 3 |
| 真空炉 | 1 |
| バット溶接機 | 8 |
| ナマシ機 | 3 |
| アルゴン溶接機 | 1 |
| 動力プレス機 | 9 |
| その他 オリジナル専用加工機 | 24 |
| 工作機械 一式 | 9 |
| 検査機器 | 5 |
| 合計 | 91 |
